Технические характеристики насосов ВКС 1/16-2Г
|
|
Технические характеристики насосов вихревых ВКС 1/16-2Г.
В таблице 1 представлен насос ВКС 1/16-2Г и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса агрегата).
Электронасосы ВК и ВКС предназначены для перекачивания взрывоопасных жидкостей в химической, нефтехимической промышленности, предприятиях нефтепереработки и др.
Насос ВКС 1/16-2Г в агрегате комплектуется электроприводом.
В качестве привода насоса - взрывозащищенный двигатель или общепромышленный электродвигатель мощностью 1,5 квт (тип 4ВР80В4, АИР80В4 и др.).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание ВКС 1/16-2Г
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| ВКС 1/16-2Г |
3,6 |
16,0 |
1,5 |
1450 |
на раме
исп. А - 68
исп. Б - 75
исп. К - 74 |
Давление на входе в насос до 0,25 МПа (2,5 кгс/см²).
Максимальная мощность потребляемая насосом - 1,2 квт.
Фланцевые патрубки: Ду-25 мм, Ру-6.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 1/16-2Г до 4 м.
КПД насоса - 28%, агрегата - 22%.
Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), коррозионно-стойкая сталь (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - двойное торцовое (графит плюс карбид кремния или ультраграфит плюс сталь).
Вихревые насосы типа ВК(С) производятся в климатическом исполнении У3.1; Т2; ОМ2.
Габаритные размеры агрегата (4ВР80В4 - 1,5 квт): 835х292х425 мм.

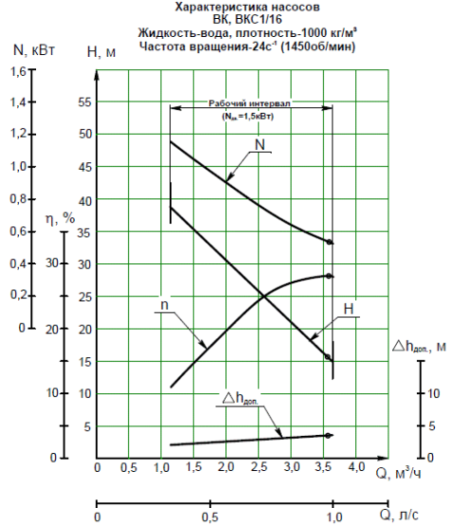

Рис. 1 Рабочие характеристики вихревого насоса ВКС 1/16-2Г.
Рис. 2 Габаритный чертеж насосов.

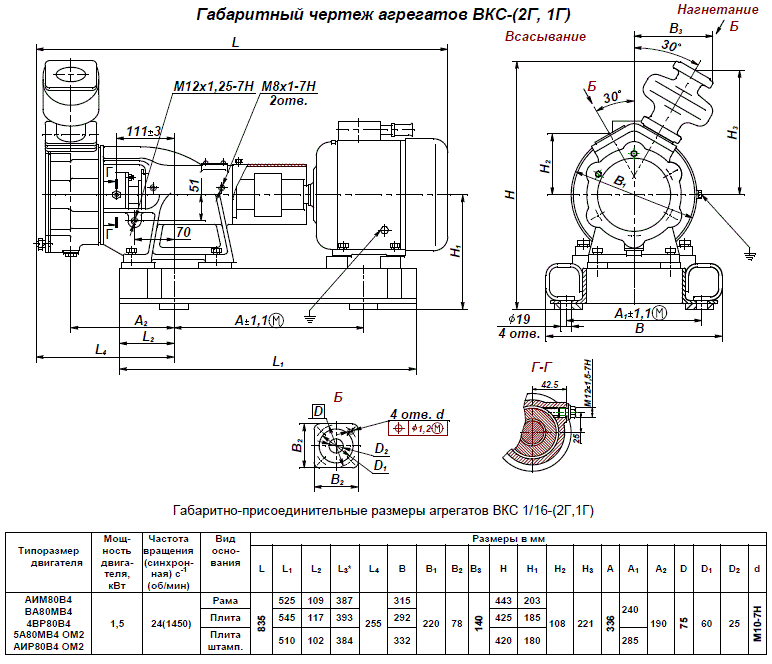

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.
Рис.1 Рабочие характеристики
 |
Рис.2 Габаритный чертеж насоса
 |
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 1/16-2Г
 |
|
