Технические характеристики насосов ВКС 1/16

Насос ВК 1/16 Технические характеристики насосов вихревых ВКС 1/16.
В таблице 1 представлен насос ВКС 1/16 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса).

Электронасосы ВК и ВКС предназначены для перекачивания чистой воды, с определенными показателями, в системах промышленного и гражданского водоснабжения.

Насос ВКС 1/16 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель марки АИР80В4 (1,5 квт).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание ВКС 1/16
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
ВКС 1/16 3,6 16 1,5 1450 исп. А - 29,7/63 рама

Патрубки фланцевые: Ду-25 мм на входе и выходе.
Максимальная потребляемая мощность насосом - 1,2 квт.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
ДКЗ насоса ВКС 1/16 не более 4 м.
Давление на входе в насос до 0,25 МПа (2,5 кгс/см²).

Материал проточной части в зависимости от исполнения
- корпус, крышка, колпак напорный: чугун (А), бронза (Б), нержавеющая сталь (К)
- рабочее колесо, вал: стальные (используется сталь различных марок).
Уплотнение вала насоса - сальниковое.
Вихревые насосы типа ВК(С) производятся в климатическом исполнении У3.1; У2; ОМ2.
Габаритные размеры агрегата: 720х233х360 мм.

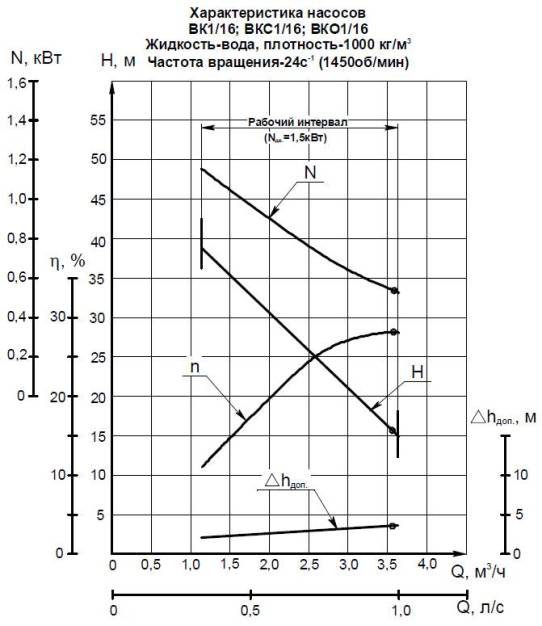

Рис. 1 Рабочие характеристики вихревого насоса ВКС 1/16.
Рис. 2 Габаритный чертеж насосов.

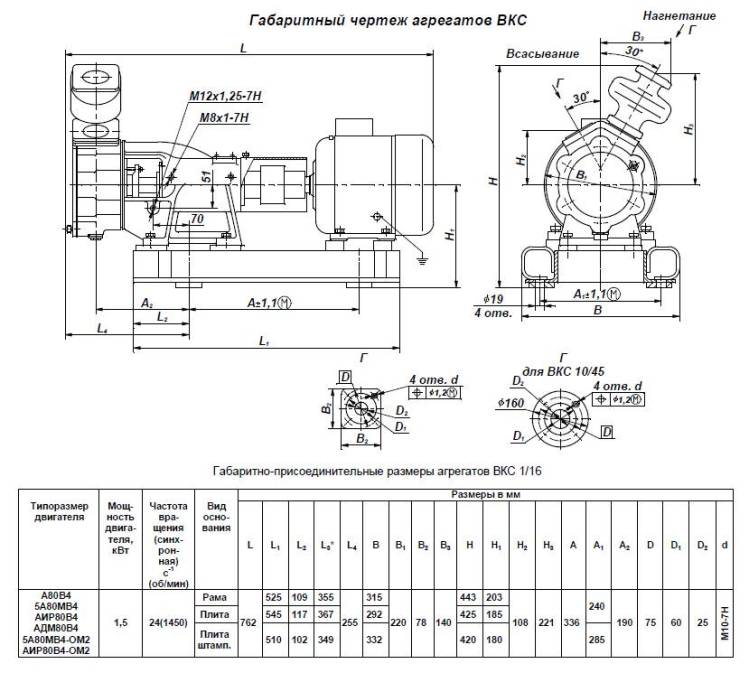

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата.

Рис.1 Рабочие характеристики
Рис.2 Габаритный чертеж насоса
Рис.3 Чертеж, габаритно-присоединительные размеры агрегата ВКС 1/16
