Технические характеристики насоса СД 50/10, СД 50-10

Таблица 1 - технические характеристики на сточно-динамический фекальный насос СД 50-10 в базовом исполнении, с обточкой рабочего колеса "а" (СД 50-10а), с обточкой рабочего колеса "б" (СД 50-10б).
Таблица 1
Насос СД 50/10 - базовый
- подача: 50 м³/час;
- напор: 10 м;
- диаметр р.к: 185 мм;
- двигатель: 4 кВт (АИР 100L4)
Насос СД 50/10а - обточка "а"
- подача: 47 м³/час;
- напор: 8,5 м;
- диаметр р.к: 180 мм;
- двигатель: 3,0 кВт (АИР100S4)
Насос СД 50/10б - обточка "б"
- подача: 40 м³/час;
- напор: 5,7 м;
- диаметр р.к: 180 мм;
- двигатель: 3,0 кВт (АИР100S4)

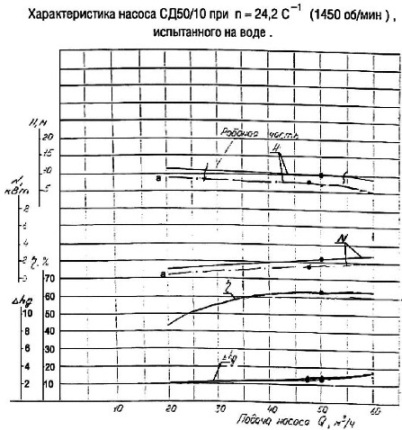

Рисунок 1 - графические напорные характеристики на фекальный насос СД 50/10.

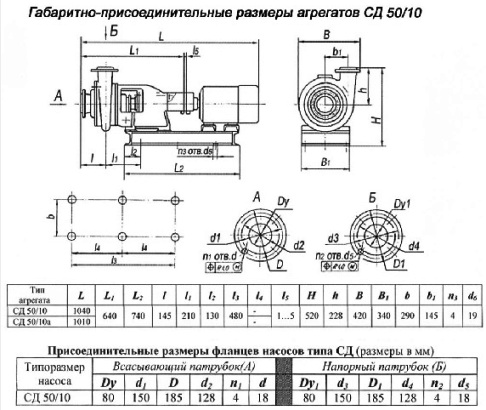

Рисунок 2 - присоединительно-габаритные размеры агрегата СД 50/10.
Рис.1 Графические напорные характеристики насоса СД 50-10

открыть оригинал
Рис.2 Габаритные и присоединительные размеры агрегата СД 50-10

открыть оригинал
