Технические характеристики насоса СД 250/22.5, СД 250-22.5

Таблица 1. Ттехнические характеристики: насос СД 250-22.5 - одноступенчатый фекальный насос в базовом исполнении, с обточкой "а" рабочего колеса (СД 250-22.5а), с обточкой "б" рабочего колеса (СД 250-22.5б).

Таблица 1

Насос СД 250/22.5 - базовый
- подача: 250 м³/час;
- напор: 22,5 м;
- двигатель: 37,0 кВт (1500 об/мин)

Насос СД 250/22.5а - обточка "а"
- подача: 225 м³/час;
- напор: 18,5 м;
- двигатель: 30,0 кВт (1500 об/мин)

Насос СД 250/22.5б - обточка "б"
- подача: 205 м³/час;
- напор: 16 м;
- двигатель: 22,0 кВт (1500 об/мин)

Рисунок 1 - графические характеристики на фекальный насос СД 250/22.5.
Рисунок 2 - присоединительно-габаритные размеры электроагрегата СД 250/22.5.

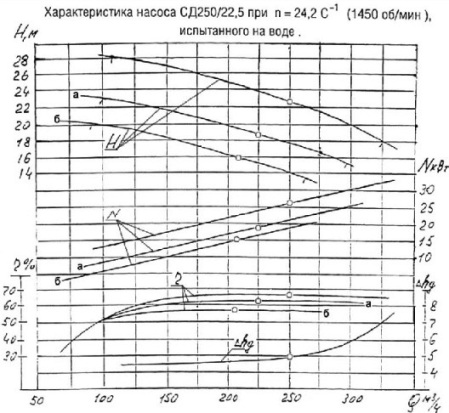

Рис.1 Графические напорные характеристики насоса СД 250-22.5

открыть оригинал

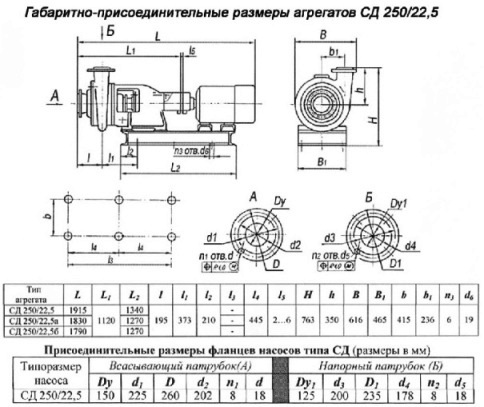

Рис.2 Габаритные и присоединительные размеры агрегата СД 250-22.5

открыть оригинал
