Технические характеристики насоса СД 25/14, СД 25-14

В таблице 1 - характеристики на стационарный горизонтальный фекальный насос СД 25-14 в базовом исполнении, с обточкой "а" рабочего колеса (СД 25-14а), с обточкой "б" рабочего колеса (СД 25-14б).
Таблица 1
Насос СД 25/14 - базовый
- подача: 25 м³/час;
- напор: 14 м;
- двигатель: 3 кВт (АИР100S4);
- диаметр р.к.: 224 мм
Насос СД 25/14а - обточка "а"
- подача: 20 м³/час;
- напор: 12 м;
- двигатель: 2,2 кВт (АИР90L4);
- диаметр р.к: 205 мм
Насос СД 25/14б - обточка "б"
- подача: 16 м³/час;
- напор: 10 м;
- двигатель: 1,5 кВт (АИР80В4);
- диаметр р.к: 188 мм
Рис. 1 - напорные характеристики на фекальный одноступенчатый насос СД 25/14.
Рис. 2 - присоединительные и габаритные размеры агрегата СД 25/14.

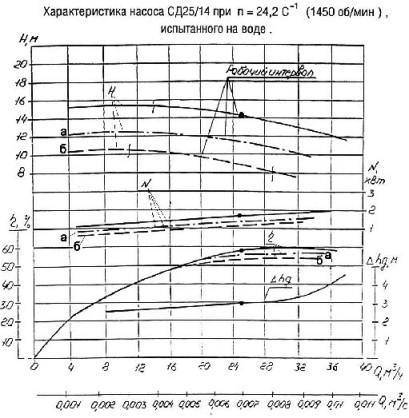

Рис.1 Графические напорные характеристики насоса СД 25-14

открыть оригинал

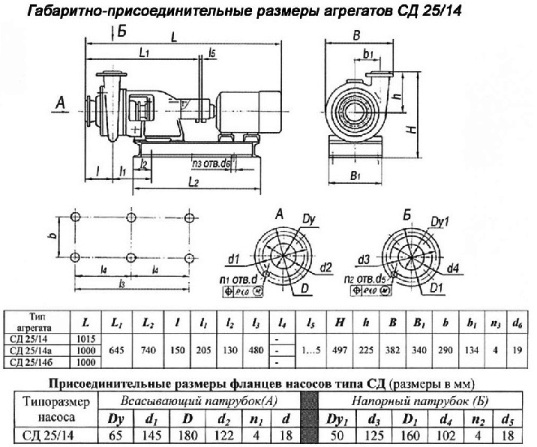

Рис.2 Габаритные и присоединительные размеры агрегата СД 25-14

открыть оригинал
