Технические характеристики насоса СД 160/45, СД 160-45

Таблица 1. Технические характеристики: насос СД 160-45 - сточно-динамический фекальный насос в базовом исполнении, с обточкой рабочего колеса "а" (СД 160-45а), с обточкой рабочего колеса "б" (СД 160-45б).

Таблица 1

Насос СД 160/45 - базовый
- подача: 160 м³/час;
- напор: 45 м;
- диаметр р.к: 393 мм;
- двигатель: 37 кВт (АИР 200М4)

Насос СД 160/45а - обточка "а"
- подача: 144 м³/час;
- напор: 36 м;
- диаметр р.к: 358 мм;
- двигатель: 30 кВт (АИР 180М4)

Насос СД 160/45б - обточка "б"
- подача: 128 м³/час;
- напор: 30 м;
- диаметр р.к: 338 мм;
- двигатель: 22 кВт (АИР 180S4)

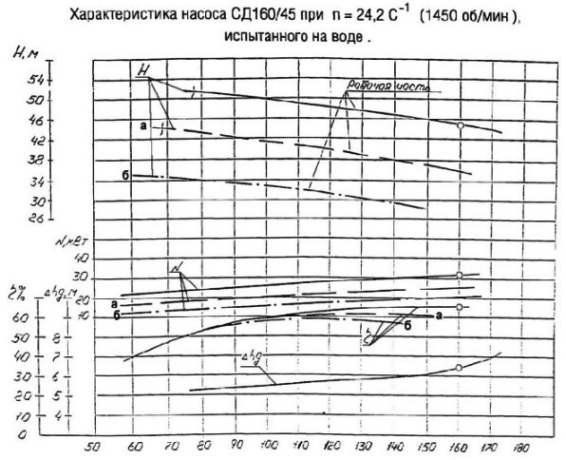

Рисунок 1 - напорные характеристики на фекальный насос СД 160/45.

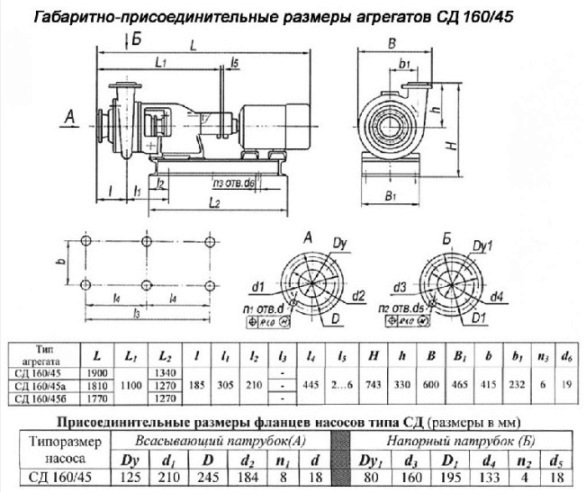

Рисунок 2 - присоединительные и габаритные размеры насосного агрегата СД 160/45.

Рис.1 Напорные характеристики насоса СД 160-45

открыть оригинал

Рис.2 Габаритно-присоединительные размеры СД 160-45

открыть оригинал
