Технические характеристики насоса СД 100/40, СД 100-40

В таблице 1 - показатели и характеристики на сточный динамический фекальный насос СД 100-40 в базовом исполнении, с обточкой "а" рабочего колеса (СД 100-40а), с обточкой "б" рабочего колеса (СД 100-40б).
Таблица 1
Насос СД 100/40 - базовый
- подача: 100 м³/час;
- напор: 40 м;
- двигатель: 30,0 кВт (АИР 180М2);
- диаметр р.к.: 185 мм
Насос СД 100/40а - обточка "а"
- подача: 90 м³/час;
- напор: 32 м;
- двигатель: 22,0 кВт (АИР 180S2);
- диаметр р.к: 180 мм
Насос СД 100/40б - обточка "б"
- подача: 80 м³/час;
- напор: 28 м;
- двигатель: 18,5 кВт (АИР 160М2);
- диаметр р.к: 180 мм
Рис. 1 - характеристики напорные на сточный динамический насос СД 100/40.
Рис. 2 - присоединительно-габаритные размеры агрегата СД 100/40.

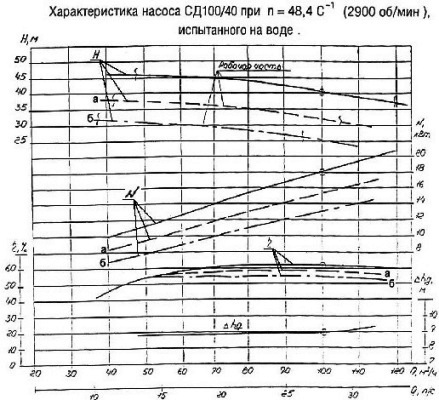

Рис.1 Графические напорные характеристики насоса СД 100-40

открыть оригинал

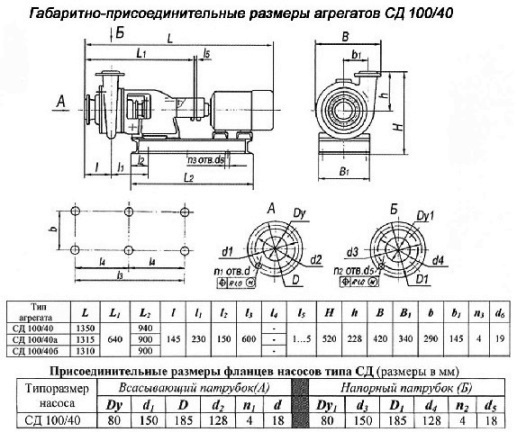

Рис.2 Габаритные и присоединительные размеры агрегата СД 100-40

открыть оригинал
