Технические характеристики насоса КМ 80-65-160

Насос КМ 80-65-160 Насос консольный КМ 80-65-160 - технические характеристики и параметры.
Электронасос моноблочный предназначен для перекачивания воды (не питьевой и не морской) и других жидкостей, имеющих сходство с водой по своим основным параметрам (активность, вязкость и плотность).

Консольный насос моноблочный КМ 80-65-160 комплектуется в агрегате трехфазным электроприводом, в качестве которого используется асинхронный общепромышленный электродвигатель.
Тип привода в базовом исполнении - асинхронный электродвигатель с короткозамкнутым ротором марки АИР112М2 мощностью 7,5 квт.

Уплотнение вала насоса: сальник одинарный "С" для воды температурой до +85°C или одинарное торцовое уплотнение "5" для воды до +105°C.

Насосный агрегат не предназначен для работы во взрывоопасных условиях и помещениях.

Условное обозначение насоса
На примере насоса КМ 80-65-160/2-5 У3 с торцовым уплотнением, где
- КМ: насос консольный моноблочный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр патрубка на выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 2: частота вращения вала (2900 об/мин);
- 5: торцовое уплотнение одинарное;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание КМ 80-65-160/2-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов КМ 80-65-160/2-5 с торцовым уплотнением
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
КМ 80-65-160/2-5 50 32 7,5x2900 АИР112М2 45/85
КМ 80-65-160а/2-5 35 23 5,5x3000 АИР100L2 45/77

Патрубки насоса фланцевые - всасывающий Ду-80 мм, нагнетательный Ду-65 мм. Диаметр (номинальный) рабочего колеса 160 мм.
По ГОСТ 22247 давление на входе в насос КМ 80-65-160/2-5 с торцовым уплотнением до 6 кгс/см². (Входное давление в насос с сальниковым уплотнением до 3,5 кгс/см²).
ДКЗ (допускаемый кавитационный запас) - 7 м.
КПД - 70%.

Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

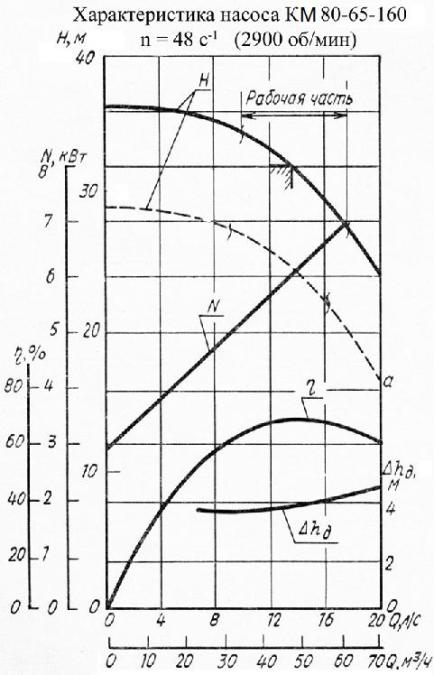

Рис. 1. Рабочие характеристики насоса КМ 80-65-160 (2900 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры КМ 80-65-160
