Технические характеристики насоса КМ 40-32-200/4-5

Насос КМ 40-32-200 Насос моноблочный КМ 40-32-200/4-5 - технические характеристики и параметры.
Насос предназначен для перекачивания воды (промышленно-хозяйственной и питьевой), а также жидкостей, сходных с водой по своим параметрам (активность, вязкость и плотность).

Для осуществления привода консольный насос КМ 40-32-200/4-5 комплектуется трехфазным фланцевым электроприводом. Привод - асинхронный общепромышленный электродвигатель с удлиненным концом вала.
Тип - асинхронный электродвигатель с короткозамкнутым ротором марки АИР80А4 мощностью 1,1 квт.

Уплотнение вала насоса: торцовое одинарное ("5") для воды температурой до плюс 105°C.

В насосный агрегат может встраиваться частотный преобразователь. Для эксплуатации насоса во взрывоопасных производствах в агрегат монтируется взрывозащищенный электродвигатель.

Условное обозначение
Насос КМ 40-32-200/4-5 У3, где
- КМ: насос консольный моноблочный;
- 40: диаметр патрубка на входе, мм;
- 32: диаметр патрубка на выходе, мм;
- 200: диаметр рабочего колеса (условный), мм;
- 4: частота вращения вала двигателя (1500 об/мин);
- 5: торцовое уплотнение одинарное;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электроподключение КМ 40-32-200/4-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насоса с торцовым уплотнением
Марка насоса Подача / диапазон
м³/ч
Напор / диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
агрегата
кг
КМ 40-32-200/4-5 6,3
15-8
12
15-11
1,1x1500 АИР80А4 36
КМ 40-32-200б/4-5 6,3
4-7
6
8-6
5,5x1500 АИР112М4 36

Диаметр рабочего колеса насоса 200 мм. Патрубки фланцевые - всасывающий Ду-40 мм, нагнетательный Ду-32 мм. Ру - 10(16)
Максимальное давление на входе в насос КМ 40-32-200/4-5 8 кгс/см² по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 2,8 м.

Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

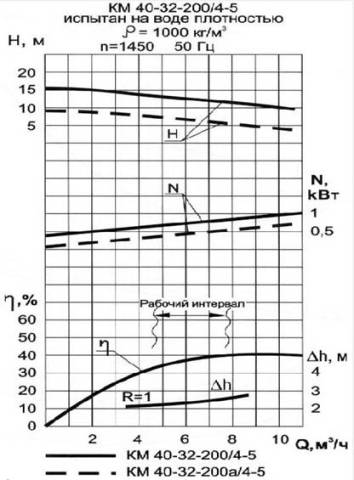

Рис. 1. Рабочие характеристики насоса КМ 40-32-200 (1500 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
