Технические характеристики насоса КМ 40-32-180/2-5

Насос КМ 40-32-180 Насос консольный КМ 40-32-180/2-5 - технические характеристики и параметры.
Электронасос предназначен для перекачивания воды (питьевой и промышленно-хозяйственной) и других жидкостей, сходных с водой по своим параметрам (активность, вязкость и плотность).

Для осуществления привода консольный насос КМ 40-32-180/2-5 оснащается трехфазным электроприводом. Привод - асинхронный общепромышленный электродвигатель с удлиненным концом вала.
Тип - асинхронный электродвигатель с короткозамкнутым ротором марки АИР100L2 мощностью 3,0 квт.

Уплотнение вала насоса: одинарное торцовое уплотнение "5" для воды температурой до +115°C.

В насосный агрегат может встраиваться частотный преобразователь. Для эксплуатации насоса во взрывоопасных производствах устанавливается взрывозащищенный электродвигатель.

Условное обозначение
Насос КМ 40-32-180/2-5 У3, где
- КМ: насос консольный моноблочный;
- 40: диаметр патрубка на входе, мм;
- 32: диаметр патрубка на выходе, мм;
- 180: диаметр рабочего колеса (условный), мм;
- 2: частота вращения вала двигателя (2900 об/мин);
- 5: торцовое уплотнение одинарное;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание КМ 40-32-180/2-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насоса с торцовым уплотнением
Марка насоса Подача / диапазон
м³/ч
Напор / диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
агрегата
кг
КМ 40-32-180/2-5 10
9-21
45
41-25
3,0x2900 АИР90L2 48

Патрубки насоса фланцевые - всасывающий Ду-40 мм, нагнетательный Ду-32 мм. Диаметр рабочего колеса 180 мм.
По ГОСТ 22247 давление на входе в насос КМ 40-32-180/2-5 до 8 кгс/см².
ДКЗ (допускаемый кавитационный запас) - 1,5 м.

Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

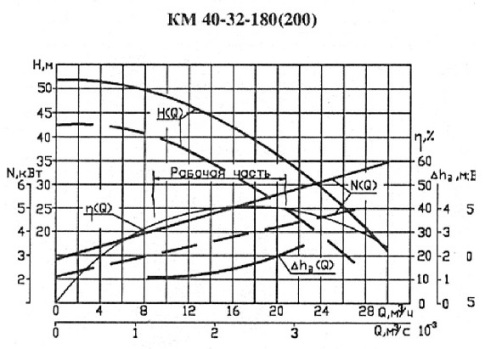

Рис. 1. Рабочие характеристики насоса КМ 40-32-180 (2900 об/мин).

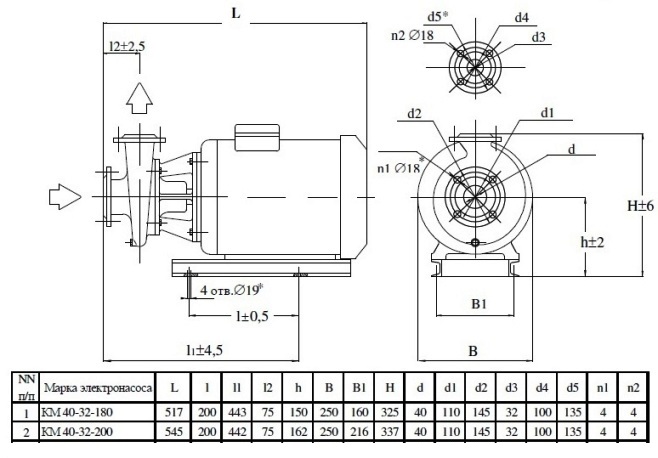

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
