Технические характеристики насоса КМ 40-25-160/2-5

Насос КМ 40-25-160 Насос консольный КМ 40-25-160/2-5 - технические характеристики и параметры.
Стационарный электронасос предназначен для перекачивания воды (питьевой и промышленно-хозяйственной) и других жидкостей, сходных с водой по своим показателям (активность, вязкость и плотность).

Для передачи крутящего момента в консольный насос КМ 40-25-160/2-5 устанавливается трехфазный двигатель. Привод агрегата - с удлиненным концом вала асинхронный общепромышленный электродвигатель.
Тип - асинхронный электродвигатель с короткозамкнутым ротором марки АИР80В2 мощностью 2,2 квт.

Уплотнение вала насоса: торцовое одинарное уплотнение ("5") для воды температурой до плюс 115°C.
Утечка через уплотнение - до 0,03 л/час.

По заказу, в насосный агрегат может устанавливаться частотный преобразователь. Для работы насоса во взрывоопасных помещения в агрегат устанавливается взрывозащищенный электродвигатель.

Условное обозначение
Насос КМ 40-25-160/2-5 У3, где
- КМ: насос консольный моноблочный;
- 40: диаметр патрубка на входе, мм;
- 25: диаметр патрубка на выходе, мм;
- 160: диаметр рабочего колеса (условный), мм;
- 2: частота вращения вала двигателя (2900 об/мин);
- 5: торцовое уплотнение одинарное;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание КМ 40-25-160/2-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насоса с торцовым уплотнением
Марка насоса Подача / диапазон
м³/ч
Напор / диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
агрегата
кг
КМ 40-25-160/2-5 6,3
4-9
32
33-29
2,2x2900 АИР80В2 40
КМ 40-25-160а/2-5 6,3
4-8
26
30-24
2,2x2900 АИР80В2 40
КМ 40-25-160б/2-5 6,3
4-7
20
21-19
1,5x2900 АИР80А2 35
КМ 40-25-160в/2-5 6,3
3-7
32
20-16
1,5x2900 АИР80А2 35

Мощность базового насоса 1,57 квт.
Патрубки насоса фланцевые - всасывающий Ду-40 мм, нагнетательный Ду-32 мм. Диаметр рабочего колеса 160 мм.
По ГОСТ 22247 давление на входе в насос КМ 40-25-160/2-5 не более 8 кгс/см² (0,8 МПа).
ДКЗ (допускаемый кавитационный запас) - 3,5 м.

Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

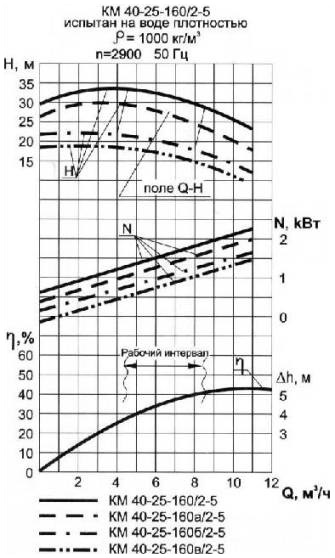

Рис. 1. Рабочие характеристики насоса КМ 40-25-160 (2900 об/мин).

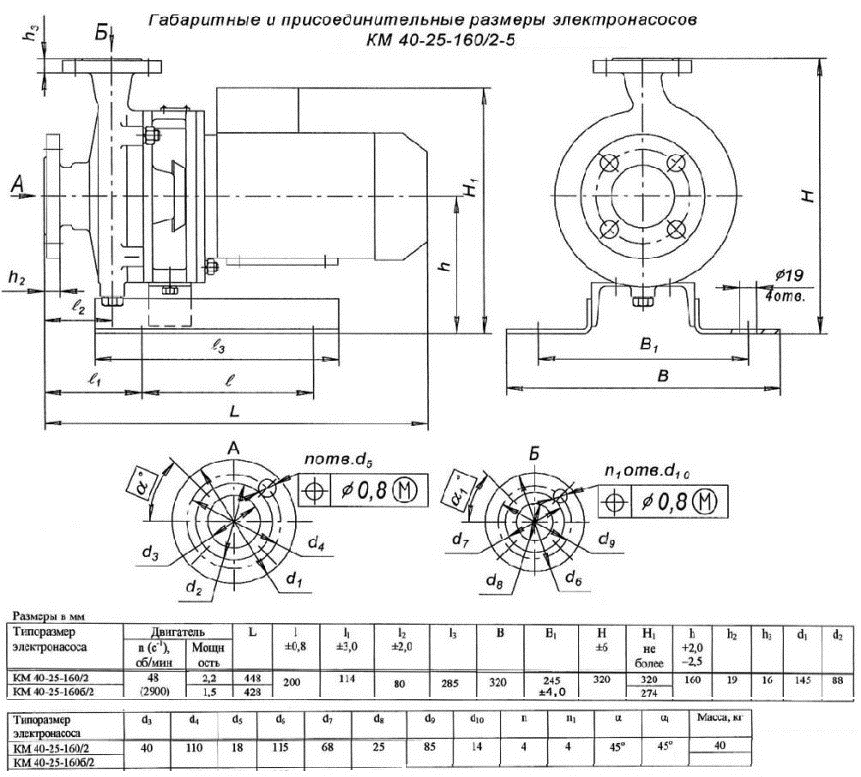

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
