Технические характеристики насоса К 80-65-160

Насос К 80-65-160 Технические характеристики консольных насосов К 80-65-160, используемых для перекачивания технической воды в общегородских и промышленных системах водоснабжения.
Конструктивно - стационарные консольные насосы К с односторонним подводом перекачиваемой воды к рабочему колесу.
В консольный насос К 80-65-160 монтируется общепромышленный трехфазный электрический привод, в качестве которого устанавливается асинхронный электродвигатель.
Тип привода в насосах - электродвигатели с короткозамкнутым ротором АИР112М2У3 - 7,5 квт (базовый насос), АИР100L2У3 - 5,5 квт (с обточкой "а").
К 80-65-160 не эксплуатируется во взрывоопасных помещениях и условиях.

В таблице 1 приведены технические характеристики насоса в базовой сборке и с обточкой рабочего колеса.

На рисунке 1 представлены рабочие характеристики консольных центробежных насосов.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насоса
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 80-65-160 50 32 7,5x3000 АИР112М2У3 71/127
К 80-65-160 "а" 35 23 5,5x3000 АИР100L2У3 70/112

Входной и выходной патрубки насосов фланцевые.
Патрубок на входе Ду-80 мм, на выходе Ду-65 мм. Рабочего колесо диаметром 160 мм.
Давление на входе в насосы К 80-65-160 до 3,5 кгс/см²(0,35 МПа).
Допускаемый кавитационный запас (ДКЗ) - 4 м.
КПД - 70%.
Внешняя утечка воды не более 2 л/час.

Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

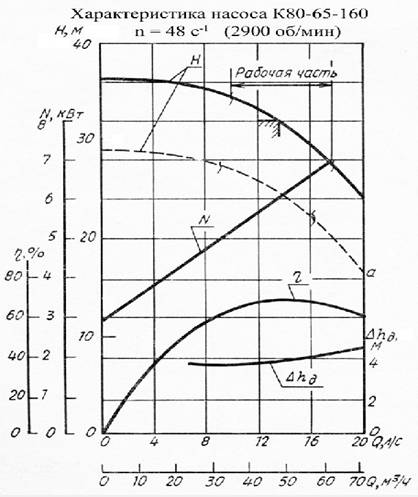

Рис. 1. Рабочие характеристики насосов К 80-65-160 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Напорные характеристики насосов

Рис.2 Чертеж и габаритные и присоединительные размеры К 80-65-160
