Технические характеристики насоса К 200-150-250

Насос К 200-150-250 Технические характеристики и параметры насоса консольного К 200-150-250.
Консольный электронасос используется для перекачивания воды (кроме морской) и жидкостей, сходных с ней по таким показателям, как плотность, химическая активность и вязкость.

Консольный насос К 200-150-250 в агрегате комплектуется электроприводом, в качестве которого монтируется общепромышленный асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором электродвигатель.
Данный вид консольного электронасоса не предназначен для эксплуатации во взрывоопасных помещениях и производствах.

Условное обозначение
Насос К 200-150-250/4-5 (С; СД) УХЛ4, где
- К: консольный насос;
- 200: в мм, диаметр патрубка на входе;
- 150: в мм, диаметр напорного патрубка;
- 250: в мм, условный диаметр рабочего колеса;
- 4: частота вращения вала двигателя (4 - 1450 об/мин);
- 5: обозначение одинарного торцового уплотнения;
- (С; СД): С - одинарный; СД - двойной сальник;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание К 200-150-250
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов К 200-150-250/4-5 с торцовым уплотнением
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 200-150-250/4-5 315
220-378
20
22-18
30x1450 АИР180М4 170/460
К 200-150-250а/4-5 290
200-360
16
19-13
22x1450 АИР180S4 170/440

Потребляемая насосом мощность - 20,7 квт (базовый), 15,6 квт (обточка "а").
Давление на входе в насос с торцовым уплотнение до 0,8 МПа (8 кгс/см²), с сальниковым уплотнением до 0,35 МПа (3,5 кгс/см²).
Патрубки насоса консольного К 200-150-250/4-5 фланцевые - всасывающий Ду-200, напорный Ду-150. Ру-10(16).
ДКЗ (допускаемый кавитационный запас) - 4,2 м.

Насос К 200-150-250/4-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

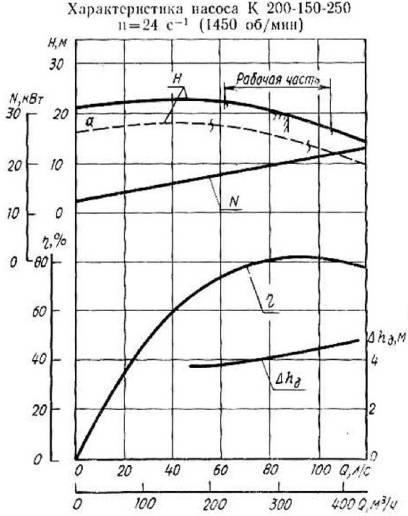

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
