Технические характеристики насоса К 160/30

Насос К 160/30 Параметры и технические характеристики насоса консольного К 160/30.
Насосный консольный агрегат предназначен для перекачивания технической воды (кроме морской) и жидкостей, сходных с водой по таким показателям, как вязкость, плотность и химическая активность.

Консольный насос К 160/30 в электронасосе комплектуется приводом, в качестве которого служит общепромышленный асинхронный электродвигатель.
Типоразмер привода - трехфазный с короткозамкнутым ротором электродвигатель марки АИР180М4 - 30 квт (базовое исполнение).
Данный тип консольного агрегата не предназначен для работы во взрывоопасных производствах и помещениях.

Условное обозначение
Насос К 160/30 (5; С; СД) УХЛ4, где
- К: консольный насос;
- 160: м³/час, подача;
- 30: м, напор;
- 5: обозначение одинарного торцового уплотнения;
- С: одинарный мягкий сальник;
- СД: двойной мягкий сальник;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание К 160/30
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов К 160/30
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 160/30 160
120-190
30
34-27
30x1450 АИР180М4 150/400
К 160/30а 140
115-185
28,6
31-25
22x1450 АИР180S4 150/308
К 160/30б 140
110-170
22
25-19
18,5x1450 АИР160М4 150/350

Потребляемая насосом мощность - 17,4 квт (базовое исполнение), 15,7 квт (обточка "а"), 12,5 квт (обточка "б").
Давление на входе в насос с торцовым уплотнение до 0,6 МПа (6 кгс/см²), с сальниковым до 0,2 МПа (2 кгс/см²).
Патрубки насоса консольного К 160/30 фланцевые - всасывающий Ду-150, напорный Ду-100. Ру-6.
ДКЗ (допускаемый кавитационный запас) - 4,2 м.

Насос К 160/30 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

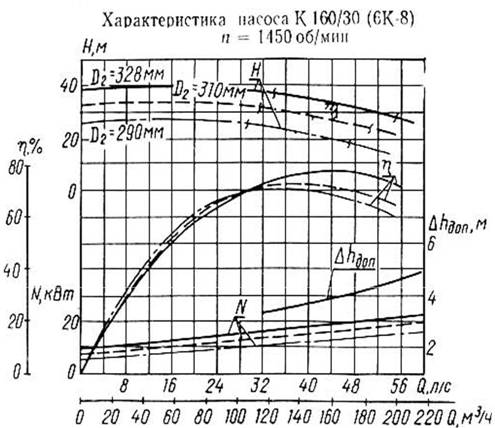

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры

Рис.3 Присоединительные размеры фланцев
