Технические характеристики насоса К 150-125-315

Насос К 150-125-315 Технические характеристики и параметры насоса консольного К 150-125-315.
Консольный электронасос предназначен для перекачки воды (кроме морской и питьевой) и других жидкостей, имеющих сходство с водой по своим показателям (плотность, химическая активность, вязкость).

Консольный насос К 150-125-315 в агрегате комплектуется электроприводом, в качестве которого монтируется общепромышленный асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором электродвигатель.
Данный вид консольного электронасоса не предназначен для эксплуатации во взрывоопасных помещениях и производствах.

Условное обозначение
Насос К 150-125-315/4-5 (С)-У3, где
- К: консольный насос;
- 150: в мм, диаметр патрубка на входе;
- 125: в мм, диаметр напорного патрубка;
- 315: в мм, условный диаметр рабочего колеса;
- /4-5 (С): /4-5: где 4 частота вращения вала двигателя 1450 об/мин, 5 - одинарное торцовое уплотнение (С - уплотнение сальниковое);
- У: исполнение климатическое;
- 3: категория размещения.

Электропитание К 150-125-315
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики консольных насосов К 150-125-315
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 150-125-315 200
120-240
32
36-30
30x1450 АИР180М4 300/490

Давление на входе в насос с сальниковым уплотнением до 0,35 МПа (3,5 кгс/см²), до 6 кгс/см² (0,6 МПа) - торцовым уплотнением.
Патрубки К 150-125-315 фланцевые - всасывающий Ду-150, напорный Ду-125. Ру-10(16).
ДКЗ (допускаемый кавитационный запас) - 4,0 м.
КПД - 76%.
Уровень звука на расстоянии 1 м от контура агрегата с электродвигателем АИР180М4 - 98 дБА.

Насос К 150-125-315 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

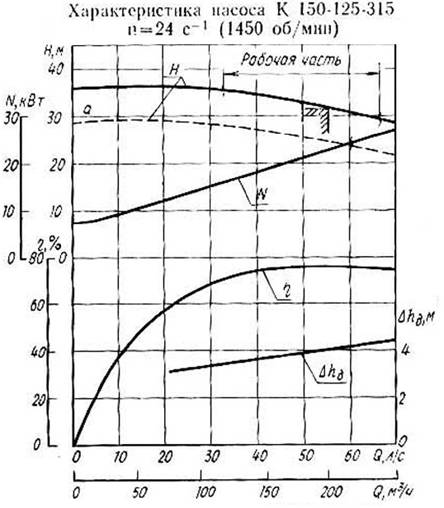

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритный чертеж и габаритно-присоединительные размеры консольного электронасоса.


Рис.1 Рабочие характеристики насоса

Рис.2 Чертеж, габаритные и присоединительные размеры
