Технические характеристики насоса К 100-65-250

Насос К 100-65-250 Насос консольный К 100-65-250 - технические характеристики и параметры.
Электронасос консольный предназначен для перекачки воды (кроме питьевой и морской) и других жидкостей, имеющих сходство с водой по химической активности, плотности и вязкости.

Для обеспечения привода в консольный насос К 100-65-250 устанавливается электродвигатель общепромышленного назначения.
Типоразмер - трехфазный асинхронный электродвигатель с короткозамкнутым ротором марки АИР200L2У3.
Насос не предназначен для работы во взрывоопасных производственных помещениях и условиях.

Условное обозначение
К 100-65-250 С-У3, где
- К: насос консольный;
- 100: в мм, диаметр патрубка на входе;
- 65: в мм, диаметр напорного патрубка;
- 250: в мм, условный диаметр рабочего колеса;
- С: уплотнение сальниковое;
- У: исполнение климатическое;
- 3: категория размещения.

Электроподключение К 100-65-250
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики консольных насосов К 100-65-250
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 100-65-250 100 80 45,0x3000 АИР200L2У3 255/405
К 100-65-250а 90 67 37,0x3000 АИР200М2У3 255/380

Патрубки К 100-65-250 фланцевые - всасывающий Ду-100, нагнетательный Ду-65.
Давление на входе в насос до 3,5 кгс/см² (0,35 МПа).
ДКЗ (допускаемый кавитационный запас) - 4,5 м.
КПД - 71% (базовый консольный насос), 69% (насос с обточкой "а").
Утечка через сальниковое уплотнение не более 2 л/час.

Уровень звука на расстоянии 1 м от контура агрегата с двигателем АИР200L2У3 - 98 дБА.

Насос К 100-65-250 оснащается только сертифицированным электроприводом, который полностью отвечает требованиям ГОСТ.

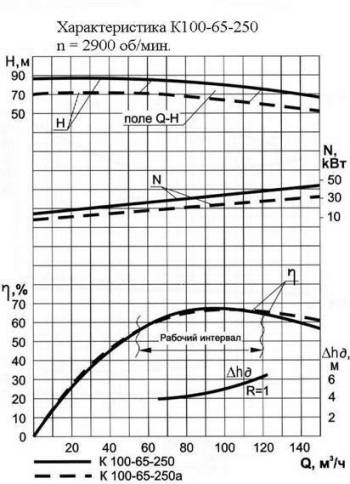

Рис. 1. Рабочие характеристики насоса (3000 об/мин).

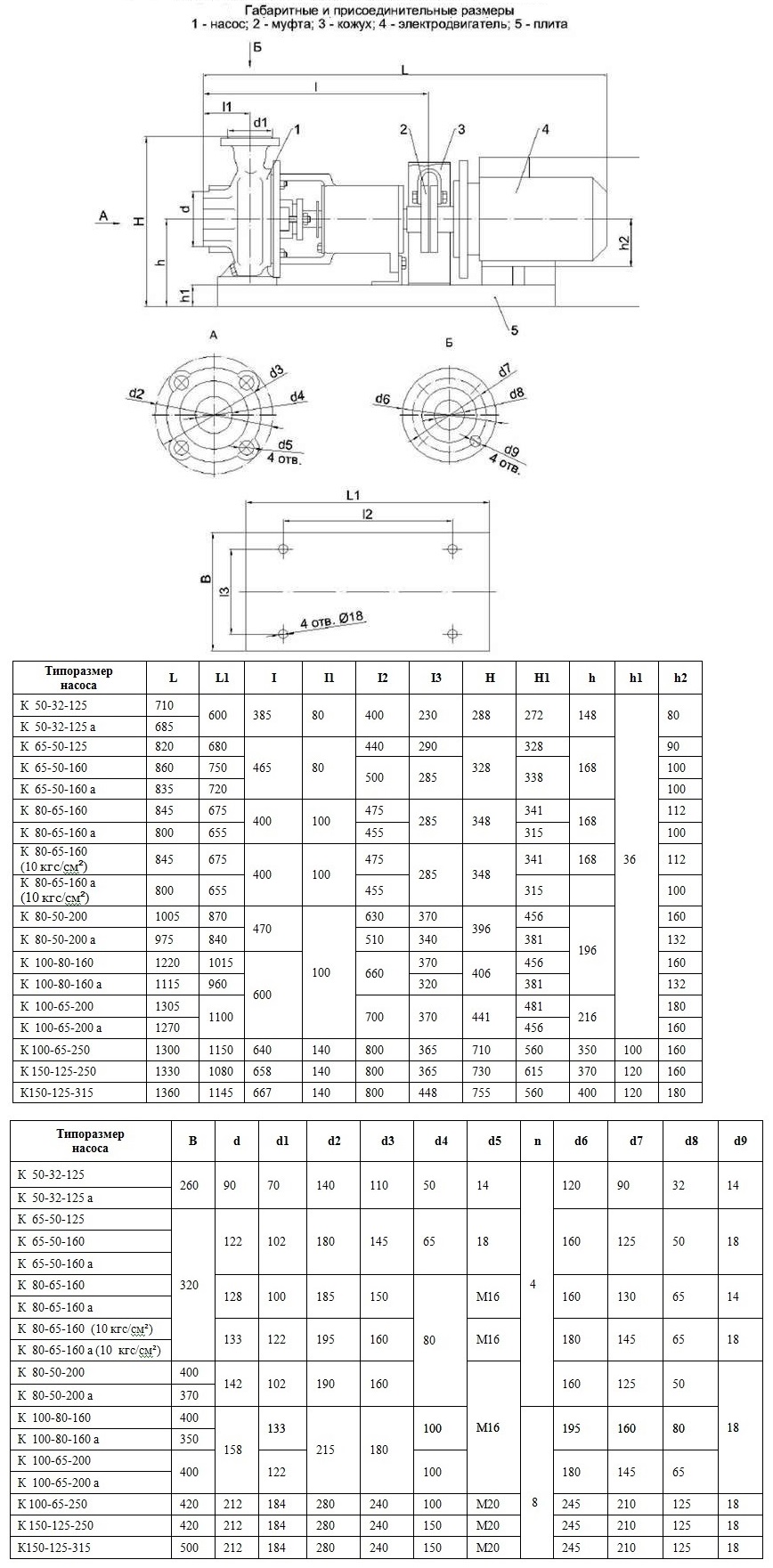

Рис. 2. Габаритные и присоединительные размеры агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
