Технические характеристики насоса К 100-65-250/2-5

Насос К 100-65-250 Технические характеристики и параметры насоса консольного К 100-65-250/2-5.
Консольный электронасос предназначен для перекачки воды (кроме морской) и других жидкостей, имеющих сходство с водой по своим основным показателям.

Консольный насос К 100-65-250/2-5 в агрегате комплектуется электроприводом, в качестве которого монтируется общепромышленный асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором электродвигатель.
Данный вид консольного электронасоса не предназначен для эксплуатации во взрывоопасных помещениях и производствах.

Условное обозначение
К 100-65-250/2-5 УХЛ4, где
- К: консольный насос;
- 100: в мм, диаметр патрубка на входе;
- 65: в мм, диаметр напорного патрубка;
- 250: в мм, условный диаметр рабочего колеса;
- 2: частота вращения вала двигателя(2 - 2900 об/мин);
- 5: обозначение одинарного торцового уплотнения;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание К 100-65-250/2-5
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики консольных насосов К 100-65-250/2-5
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 100-65-250/2-5 100 80 45x2900 АИР200L2 95/460
К 100-65-250а/2-5 90 67 37x2900 АИР200М2 95/435

Потребляемая насосом мощность - 31,1 квт (базовый), 24,5 квт (обточка "а"), 21,1 квт (обточка "б").
Давление на входе в насос до 0,8 МПа (8 кгс/см²).
Патрубки насоса консольного К 100-65-250/2-5 фланцевые - всасывающий Ду-100, напорный Ду-65. Ру-10(16).
ДКЗ (допускаемый кавитационный запас) - 4,5 м.

Насос К 100-65-250/2-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

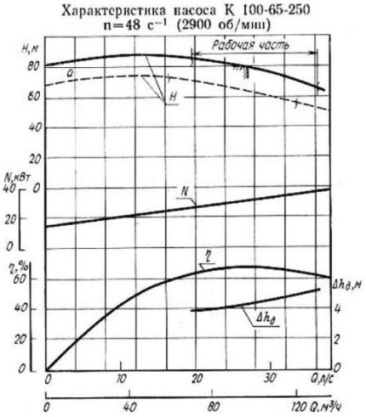

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

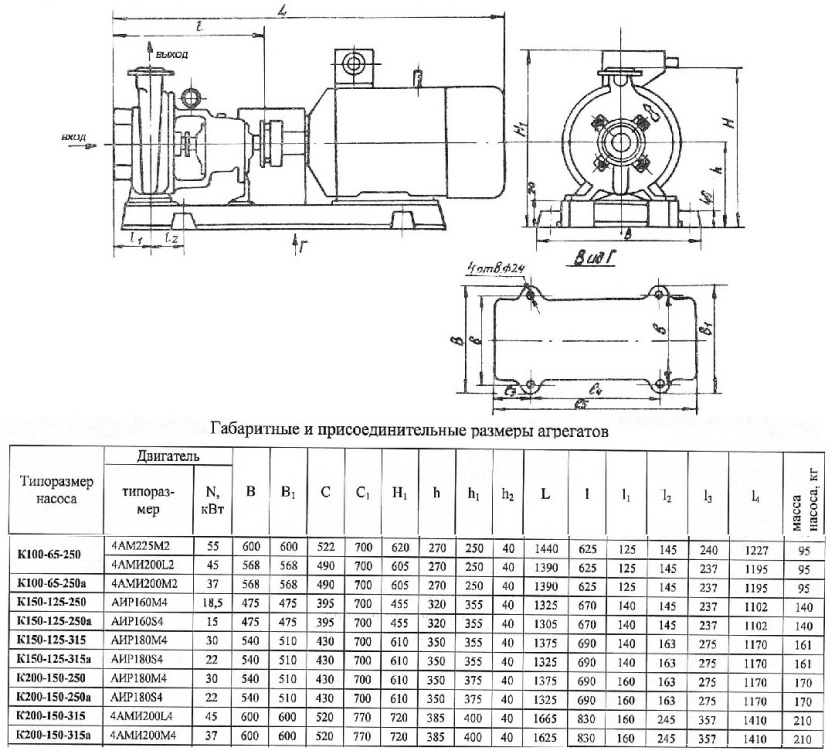

Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
