Технические характеристики насосов АВЗ 90
|
|
Технические характеристики одноступенчатых насосов вакуумных АВЗ 90 приведены в таблице 1 (технические характеристики золотникового насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность, число оборотов), масса агрегата).
Вакуумные насосы АВЗ 90 предназначены для создания вакуума в стационарных вакуумных установках в машиностроительной, электронной, электротехнической, металлургической, пищевой, в производстве препаратов лекарственных и микробиологических и в других видах промышленности.
Насосы АВЗ в электроагрегатах комплектуются трехфазными двигателями.
В качестве привода насоса - асинхронный электродвигатель 11 квт (АИР132М4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат АВЗ 90 не используется для откачки отравляющих, взрывоопасных, разъедающих черные металлы, вступающих в реакцию со смазочными маслами, сред. Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса АВЗ 90 УХЛ4,2, где:
- АВЗ: агрегат вакуумный золотниковый;
- 90: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.
Электропитание АВЗ 90
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| АВЗ 90 |
90 |
0,05 |
11,0 |
1500 |
580 |
Рабочая жидкость насоса - вакуумное масло ВМ-1.
Количество заливаемого масла на одну заправку 13±0,5 л.
Охлаждение агрегата водяное, расход воды на охлаждение 0,6 м³/час.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
Насосы АВЗ 90 выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=1000 мм, В=580 мм; H=1040 мм.
Используется для замены насосов НВЗ-75, ВН-4.
Рис. 1 Характеристики насоса.

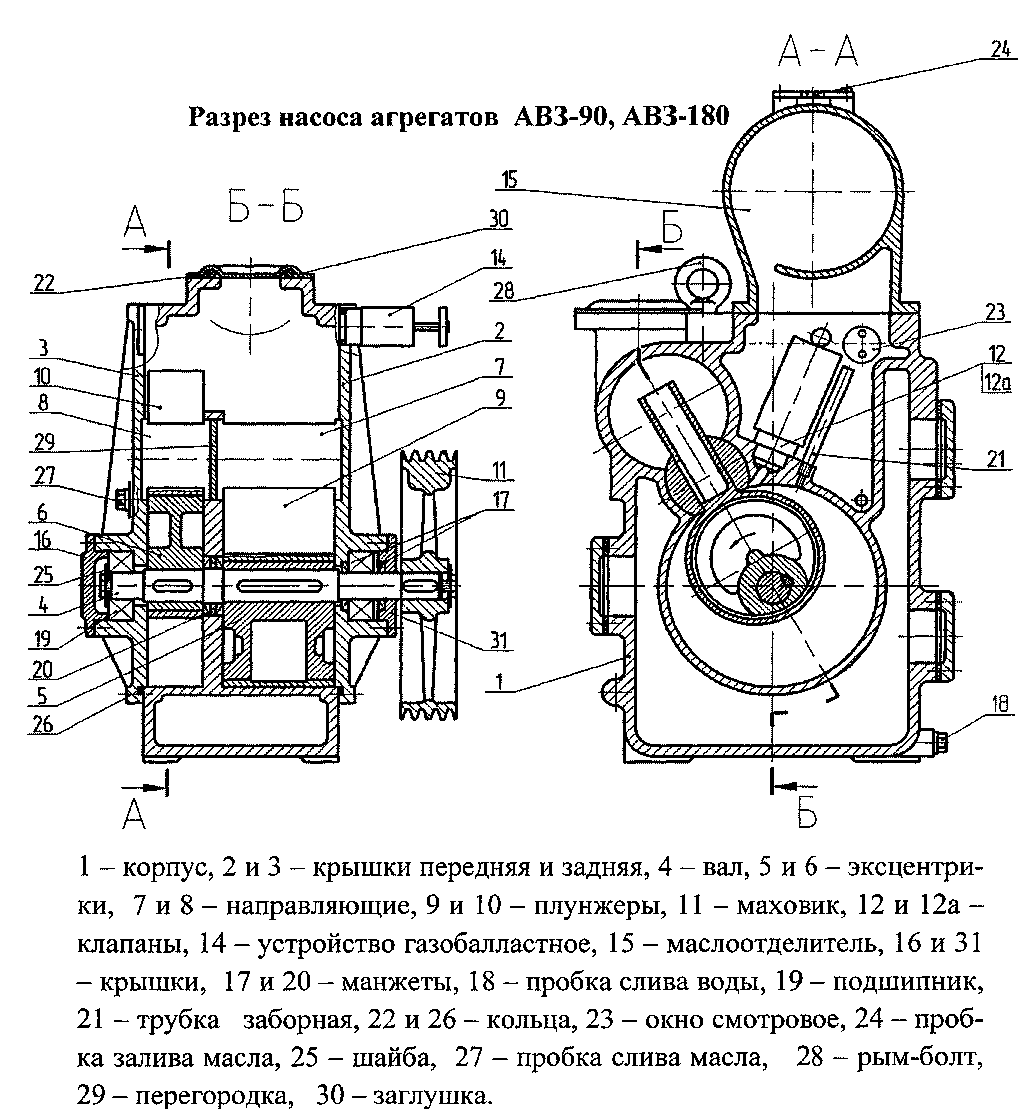

Рис. 2 Разрез вакуумного насоса АВЗ 90.
Рис. 3 Габаритный чертеж насосного агрегата.
Рис.1 Характеристики насоса
 |
Рис.2 Разрез насоса
 |
Рис.3 Габаритный чертеж агрегата
 |
|
