Технические характеристики насоса АНС-130

насос АНС 130 Технические характеристики и параметры самовсасывающего насоса АНС 130.
Самовсасывающий электронасос предназначен для перекачки воды и других жидкостей, имеющих сходство с водой по своим показателям (химическая активность, вязкость).

Насос АНС 130 в агрегате может комплектоваться двигателем дизельным, бензиновым или электроприводом, в качестве которого используется общепромышленный асинхронный электродвигатель.
Тип привода в электронасосе - трехфазный с короткозамкнутым ротором электродвигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание АНС-130 с электроприводом
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насоса АНС-130
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса
кг
АНС-130 130
90-130
10,5
15,5-11,5
7,5x3000 АИР112М2 95

Мощность насоса 7,2±0,65 квт.
Патрубки АНС-130 с наружным диаметром под шланг - 100 мм.
КПД - 57,8±4%.
Высота всасывания не менее 4,5 м.
Время всасывания 5 мин.

Материал проточной части - чугун.
Насос укомплектован встроенным обратным клапаном.
Уплотнение вала насоса - манжетное.
Габаритные размеры насоса без электродвигателя: 540х390х420 мм.

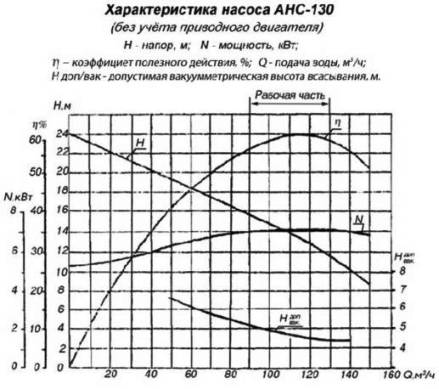

Рис. 1. Рабочие характеристики насоса АНС 130 (3000 об/мин).
Рис. 2. Габаритный чертеж и габаритно-присоединительные размеры электронасоса.

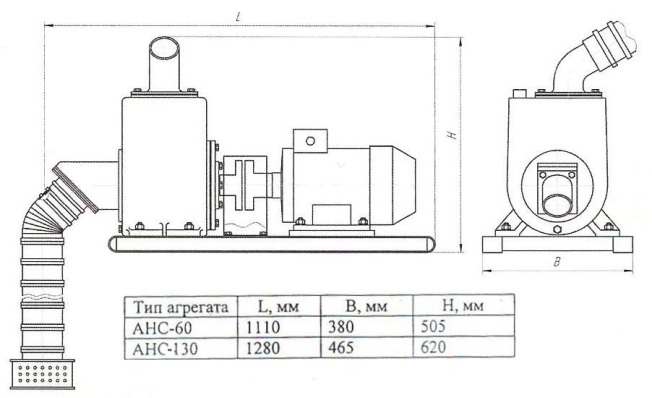

Рис. 3. Чертеж агрегата с электродвигателем.


Рис.1 Рабочие характеристики насоса

Рис.2 Чертеж, габаритные и присоединительные размеры

Рис.3 Агрегат АНС-130 с электродвигателем
