Техническая характеристика насосов МТ 100/8, МТ 100/15

Параметры и техническая характеристика на насосы трансформаторные для циркуляции масла в системах охлаждения стационарных трансформаторов.

В агрегате насос МТ 100/8 комплектуется электроприводом мощностью 3,0 кВт (1500 об,мин), промышленный насос МТ 100/15 двигателем мощностью 5,5 кВт (3000 об/мин).

Условное обозначение
на примере насоса МТ 100/15 У1, где
- М: модернизированный;
- Т: трансформаторный;
- 100: номинальная подача, м³/час;
- 15: номинальный напор, м;
- У1: климатическое исполнение

В таблице 1 - технические характеристики трансформаторных насосов МТ 100/8 (МТ 100/15).
Таблица 1. Технические характеристики насосов МТ 100/8, МТ 100/15

Параметры МТ 100/8 МТ 100/15
Номинальная подача, м³/ч 100 100
Диапазон подачи, м³/ч 40-110 40-110
Номинальный напор, м 8 15
Диапазон напора, м 12-7 20-14
Частота вращения, об/мин 1500 3000
ДКЗ при номинальной подаче, м, не больше 3,5 5,0
КПД электронасоса, % 62 56
Напряжение в сети, В 220/380 220/380
Ток (А) при номинальной подаче, 220/380 В, не больше 10,7/6,2 22,6/13,8
Соединение фаз треугольник
звезда
треугольник
звезда
Мощность двигателя номинальная, кВт 3,0 5,5
Класс нагревостойкости В В
Кратность пускового тока 5,3 7,3
Сопротивление изоляции обмоток статора относительно корпуса:
- в практически холодном состоянии, МОм, не меньше
- при установившейся рабочей температуре, МОм, не меньше

3,2
1,0

3,2
1,0
Масса, кг, не больше 110 150

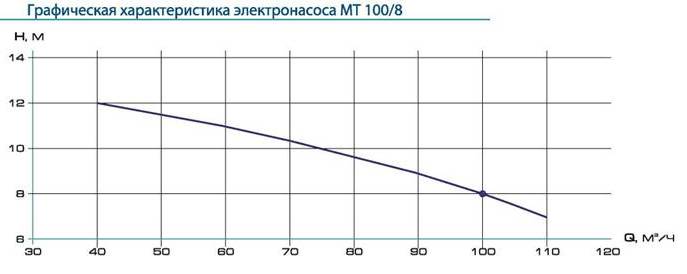

Графическая характеристика МТ 100/8
