Габаритные, присоединительные размеры МТ 100/8, МТ 100/15

Представлены габаритные и присоединительные размеры на трансформаторный насос (электронасос) МТ 100/8 и электронасос МТ 100/15.
Насосы МТ используются для осуществления циркуляции в системах охлаждения стационарных силовых трансформаторов трансформаторного масла плотностью 840 кг/м³.

Привод электронасосов МТ 100/15 и МТ 100/8 обеспечивают специальные электродвигатели, работающие от сети напряжением 220/380В, частотой 50 Гц.
Приводы насосов:
- двигатель мощностью 3,0 кВт (х1500) - МТ 100/8;
- электродвигатель мощностью 5,5 кВт(х3000) - МТ 100/15;

Масса электронасоса МТ 100/8: до 110 кг.
Масса электронасоса МТ 100/15: до 150 кг.

Рисунки 1 и 2 - габаритные и присоединительные размеры электронасосов МТ 100.

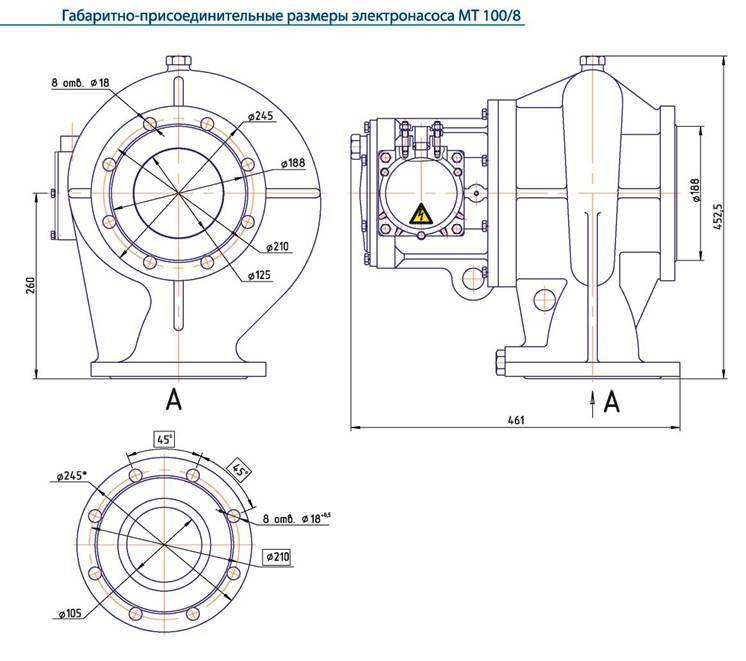

Рис.1 Габаритные и присоединительные размеры МТ 100/8


открыть оригинал

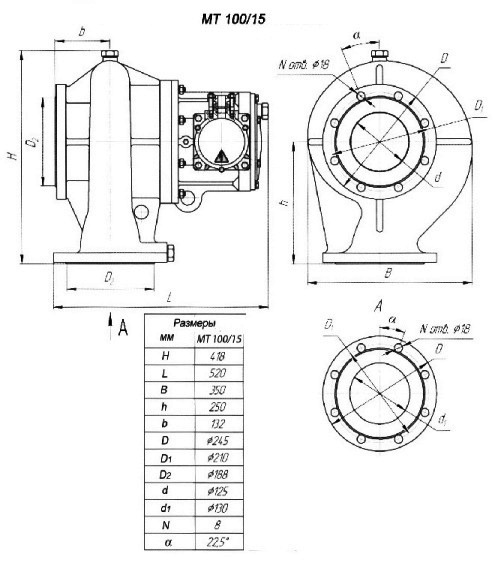

Рис.2 Габаритные и присоединительные размеры МТ 100/15

открыть оригинал
