Технические характеристики насосов Кс 12-110, 1Кс 20-110

Конденсатные насосы Кс 12-110, 1Кс 20-110 - центробежные горизонтальные насосы одностороннего входа, предназначенные для перекачивания конденсата, горячей воды и других жидкостей, сходных по свойствам и параметрам с конденсатом в паровых сетях электростанций.

Для привода насосов Кс 12-110, 1Кс 20-110 используют трехфазные асинхронные общепромышленные электродвигатели. Мощности и марки приводов представлены в таблице 1.

Условное обозначение Кс 12-110 УХЛ 4, где
- Кс: конденсатный насос;
- 12: подача номинальная, м³/час;
- 110: напор номинальный, м;
- УХЛ: исполнение климатическое;
- 4: категория размещения.

Условное обозначение 1Кс 20-110 УХЛ 4, где
-1: номер модификации;
- Кс: конденсатный насос Кс;
- 20: подача номинальная, м³/час;
- 110: напор номинальный, м;
- УХЛ: исполнение климатическое;
- 4: категория размещения.


В таблице 1 - технические характеристики конденсатных насосов Кс 12-110, 1Кс 20-110.

Таблица 1. Технические характеристики насосов Кс 12-110, 1Кс 20-110

Марка Подача
м³/ч
Напор
м
Двигат.
Кс 12-110 12 110 11,0 АИР132М2,
АИРМ132М2
1Кс 20-110 20 110 15,0
АИР160S2
1Кс 20-110а 19 100 -

Давление на входе в насосы:
- Кс 12-110 - 0,39 МПа (4 кгс/см²);
-1Кс 20-110 - 0,98 МПа (10 кгс/см²);

Патрубки :
- Кс 12-110 - всасывающий Ду-70, Ру-6, напорный Ду-40, Ру-10(16);
- 1Кс 20-110 - всасывающий Ду-80, Ру-16, напорный Ду-50, Ру-16.

Рисунки 1 и 2 - рабочие характеристики насосов Кс 12-110, 1Кс 20-110.

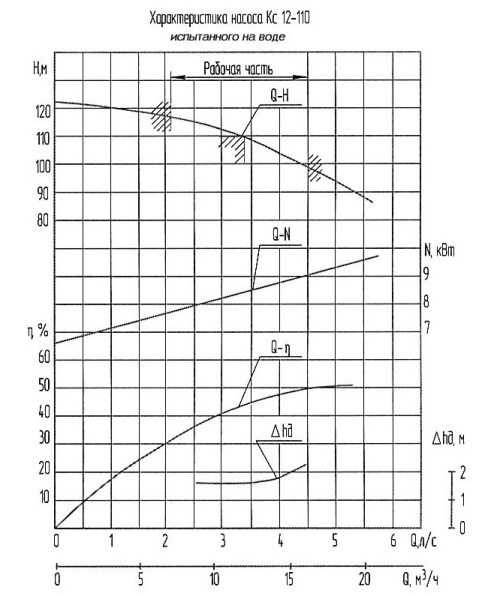

Рис.1
Напорная характеристика
Кс 12-110


открыть оригинал

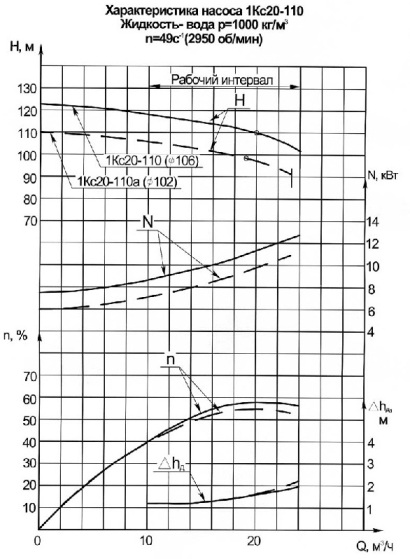

Рис.2
Напорная характеристика
Кс 20-110


открыть оригинал
