Технические характеристики насоса К 8/18

Насос К 8/18 Технические характеристики консольных насосов К 8/18, предназначенных для перекачивания чистой воды в промышленных и городских системах водоснабжения.
Конструктивно консольные насосы К - стационарные, с односторонним подводом воды к рабочему колесу.

В консольный насос К 8/18 монтируется трехфазный электрический привод, в качестве которого устанавливается асинхронный электродвигатель.
Тип привода в насосах - общепромышленные электродвигатели с короткозамкнутым ротором серии АИР80А2.
Насосы не эксплуатируется во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насоса с сальниковым уплотнением.

На рисунке 1 представлены рабочие характеристики консольных насосов центробежных К 8/18.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насоса
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 8/18 8 18 1,5x3000 АИР80А2 50/70
К 8/18 8 18 2,2x3000 АИР80В2 50/72

Насосы с фланцевыми патрубками.
Патрубок входной Ду-40 мм, патрубок напорный Ду-32 мм. Диаметр рабочего колеса 115 мм (128 мм с двигателем 2,2 квт).
Давление на входе в насосы К 8/18 с сальниковым уплотнением не более 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 4,0 м.
КПД - 55%.
Внешняя утечка воды через сальниковое уплотнение не более 2 л/час.

Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

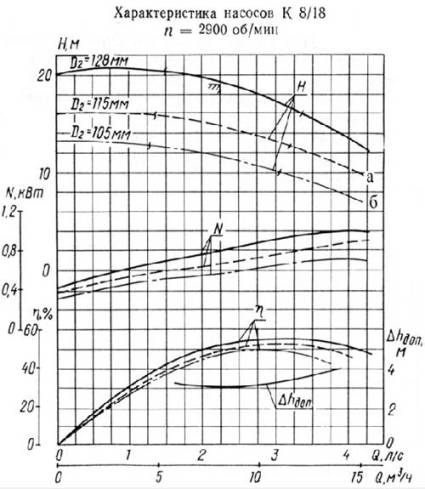

Рис. 1. Рабочие характеристики насосов К 8/18 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Напорные характеристики насосов

Рис.2 Чертеж и габаритные и присоединительные размеры
