Технические характеристики насоса К 65-50-125

Насос К 65-50-125 Технические характеристики консольных насосов К 65-50-125, используемых для перекачивания технической воды в общегородских и промышленных системах водоснабжения.
Конструктивно стационарные консольные насосы типа К - с односторонним подводом перекачиваемой воды к рабочему колесу.
В консольный насос К 65-50-125 устанавливается общепромышленный трехфазный электрический привод, в качестве которого служит асинхронный электродвигатель.
Тип привода в насосах - электродвигатели с короткозамкнутым ротором серии АИР80В2У3.
Электронасос К 65-50-125 не эксплуатируется во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насоса с сальниковым уплотнением.

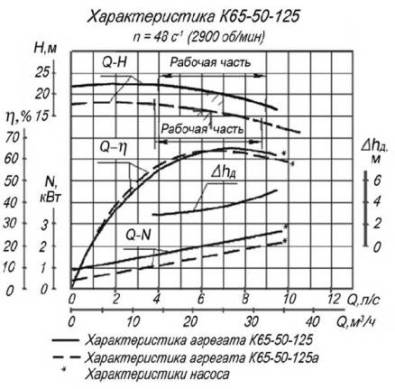

На рисунке 1 представлены рабочие характеристики консольных насосов центробежных К 65-50-125.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насоса
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 65-50-125 25 20 2,2x3000 АИР80В2У3 66/87

Давление на входе в насос К 65-50-125 не более 0,35 МПа (3,5 кгс/см²).
КПД - 65%. ДКЗ (допускаемый кавитационный запас) - 3,8 м.
Патрубки насоса фланцевые.
Патрубок всасывающий Ду-65 мм, нагнетательный патрубок Ду-50 мм. Диаметр рабочего колеса 125 мм. Ру-10 кгс/см².
Внешняя утечка воды через сальниковое уплотнение не более 2 л/час.
Климатическое исполнение и категория размещения У3.

Насосы К 65-50-125 должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

Рис. 1. Чертеж и габаритно-присоединительные размеры электроагрегатов.
Рис. 3. Характеристики напорные насосов (3000 об/мин).


Рис.1 Чертеж и габаритные и присоединительные размеры К 65-50-125



Рис.2 Напорные характеристики насосов
