Характеристики насоса К 50-32-125

Насос К 50-32-125 Технические характеристики насосов консольных К 50-32-125, предназначенных для перекачивания чистой воды в промышленных и городских системах водоснабжения.
Конструктивно консольные насосы К - стационарные, с односторонним подводом воды к центробежному рабочему колесу.

В консольный насос К 50-32-125 монтируется трехфазный электрический привод, в качестве которого устанавливается асинхронный электродвигатель.
Тип привода в насосах - общепромышленные электродвигатели с короткозамкнутым ротором серии АИР80В2У3.
Насосы не эксплуатируются во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насосов в базовом исполнении и обточкой колеса - "а".

На рисунке 1 представлены технические рабочие характеристики на консольные центробежные насосы К 50-32-125.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насосов с торцовым уплотнением
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 50-32-125 12,5 20 2,2x3000 АИР80В2У3 51/72
К 50-32-125 "а" 10 16 1,5x3000 АИР180А2У3 50/68

Насосы с фланцевыми патрубками:
Насос К 50-32-125: патрубок входной Ду-50 мм, патрубок напорный Ду-32 мм. Диаметр рабочего колеса 125 мм.
Давление на входе в насосы с сальником 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 3,5 м.
КПД - 55%.

Насосы комплектуются сертифицированными двигателями, соответствующие требованиям ГОСТ.
Климатическое исполнение и категория размещения У3.

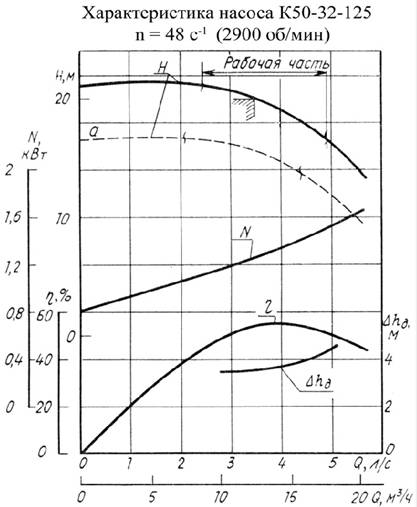

Рис. 1. Рабочие характеристики насосов К 50-32-125 (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Напорные характеристики насосов

Рис.2 Габаритные и присоединительные размеры электронасосов
