Технические характеристики насоса К 20/18

Насос К 20/18 Технические характеристики консольных насосов К 20/18, используемых для перекачивания технической воды в общегородских и промышленных системах водоснабжения.
Конструктивно стационарные консольные насосы К - с односторонним подводом перекачиваемой воды к рабочему колесу.
В консольный насос К 20/18 устанавливается общепромышленный трехфазный электрический привод, в качестве которого служит асинхронный электродвигатель.
Тип привода в насосах - электродвигатели с короткозамкнутым ротором серии АИР80В2.
Насосы не эксплуатируется во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насоса с сальниковым уплотнением.

На рисунке 1 представлены рабочие характеристики консольных насосов центробежных К 20/18.
Рисунок 2 - габаритные и присоединительные размеры электронасосных агрегатов.

Технические характеристики насоса
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 20/18 20 18 2,2x3000 АИР80В2 60/78

Насосы с фланцевыми патрубками.
Патрубок входной Ду-50 мм, патрубок напорный Ду-40 мм. Диаметр рабочего колеса 140 мм.
Давление на входе в насосы К 20/18 с сальниковым уплотнением не более 3,5 кгс/см².
Допускаемый кавитационный запас (ДКЗ) - 4,0 м.
КПД - 55%.
Внешняя утечка воды через сальниковое уплотнение не более 2 л/час.

Насосы должны комплектоваться только сертифицированными двигателями, соответствующие требованиям ГОСТ.

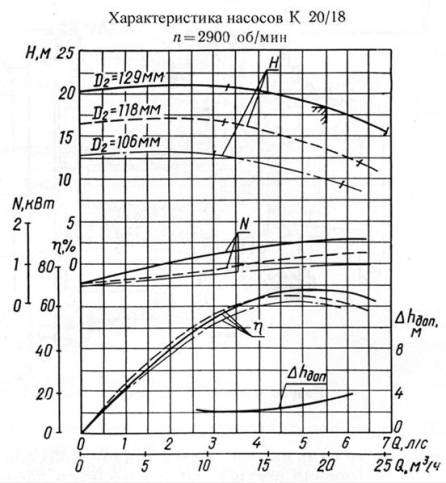

Рис. 1. Рабочие характеристики насосов К 20/18 (3000 об/мин).

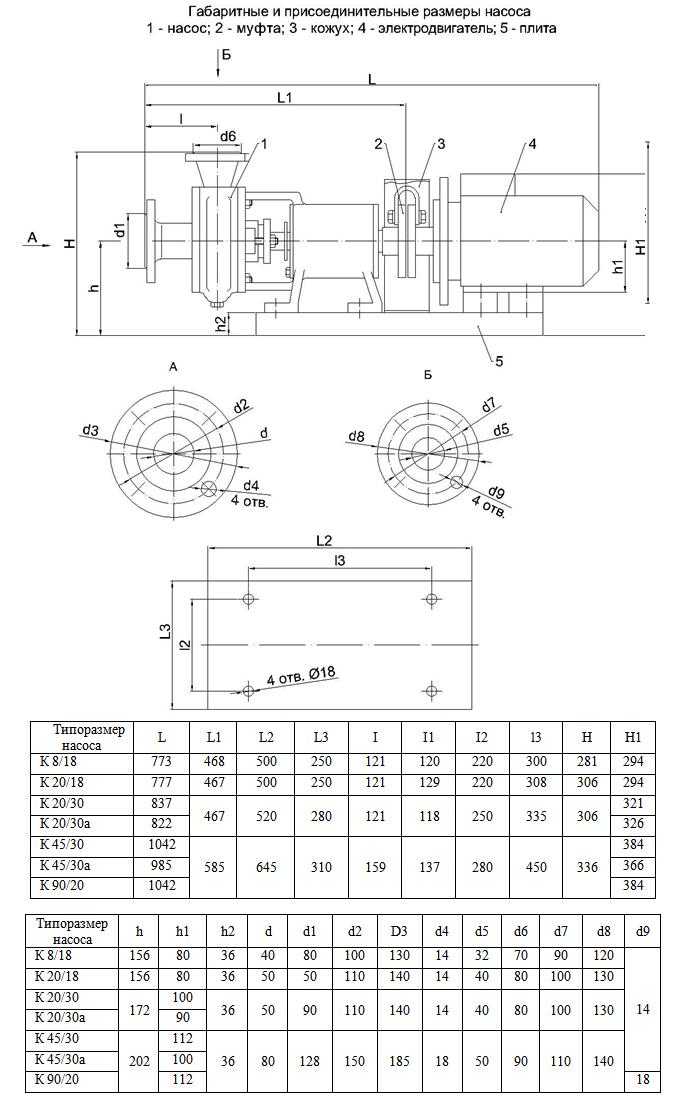

Рис. 2. Габаритные и присоединительные размеры консольных агрегатов.


Рис.1 Напорные характеристики насосов

Рис.2 Чертеж и габаритные и присоединительные размеры К 20/18
