Технические характеристики насоса АХ 150-125-315
|
|
Характеристики технические насоса АХ 150-125-315.
Химический насос АХ 150-125-315 применяется при перекачке химически агрессивных, а также нейтральных жидких сред, содержащих абразивных включения.
Технические характеристики насоса АХ150-125-315
| Марка |
Подача
м³/ч |
Напор
м |
Об/мин |
ДКЗ, м |
N
кВт |
| АХ 150-125-315 |
200 |
32 |
1450 |
6 |
29 |
| АХ150-125-315а |
180 |
27 |
1450 |
6 |
22 |
| АХ150-125-315б |
165 |
21 |
1450 |
6 |
15,7 |
Двигатели насоса АХ150-125-315
| Марка |
Плотность среды, т/м³ |
| до 1,3 |
свыше 1,3 до 1,85 |
| Двигатель |
N,
кВт |
Двигатель |
N,
кВт |
| АХ 150-125-315 |
5А225М4 |
55 |
5АМ250S4 |
75 |
| АВ225М4 |
55 |
АВ250S4 |
75 |
| АХ150-125-315а |
5А200М4 |
37 |
5А225М4 |
55 |
| ВА200М4 |
37 |
АВ225М4 |
55 |
| АХ150-125-315б |
АИР180М4 |
30 |
5А200М4 |
37 |
| АИМР180М4 |
30 |
ВА200М4 |
37 |
Рис.1 - напорные характеристики. Рис.2. - виды муфты

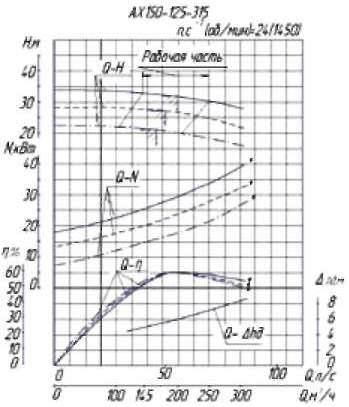

Рис. 1
сплошная линия - АХ 150-125-315,
штриховая линия - АХ150-125-315а,
штрихпунктирная линия - АХ150-125-315б |
Рис. 2
|

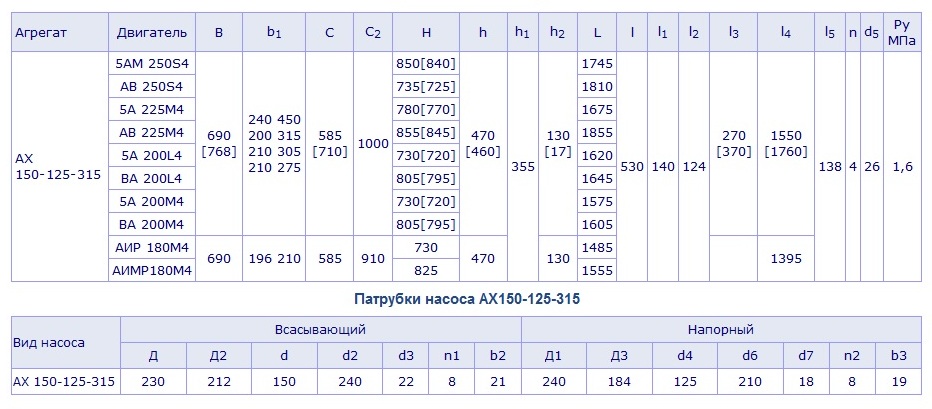

Присоединительные и габаритные размеры насоса АХ 150-125-315
|
