Габаритно-присоединительные размеры Кс 12-110, 1Кс 20-110

Конденсатные насосы Кс 12-110, 1 Кс 20-110 - многоступенчатые, центробежные, горизонтальные насосы.
Рабочие колеса с односторонним входом.
Насосы перекачивают конденсат и другие жидкости, сходные с конденсатом по вязкости и химической активности.

Насосы Кс 12-110, 1Кс 20-110 используются в пароводяных сетях электростанций, работающих на органическом топливе.

Для привода агрегата Кс 12 110, используют электродвигатель АИР132М2, для агрегата 1Кс 20-110 электродвигатель АИР160S2.
Электродвигатели асинхронные трехфазные общепромышленного назначения.

Рисунок 1, рисунок 2 - габаритные и присоединительные размеры электронасосов Кс 12-110.

Рисунок 3, рисунок 4 - габаритные и присоединительные размеры на насосы (электронасосы) 1Кс 20-110.

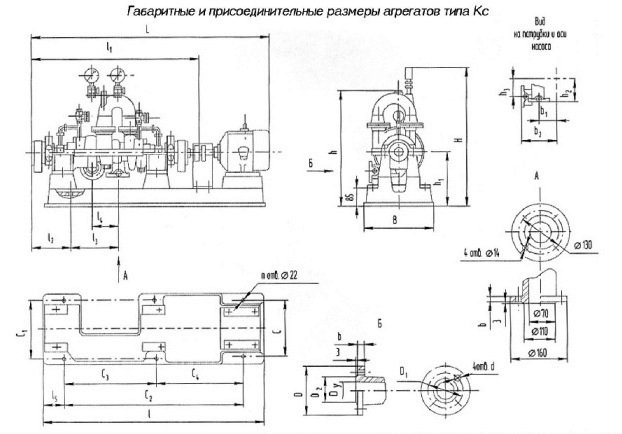

Рис.1 Габаритные размеры Кс 12-110

открыть оригинал

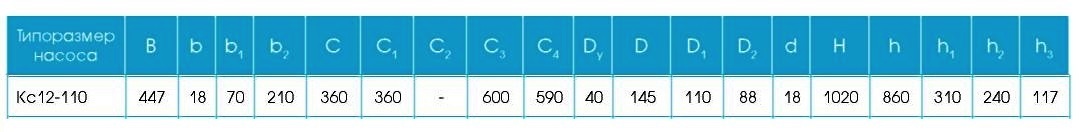

Рис.2 Присоединительные размеры Кс 12-110

открыть оригинал

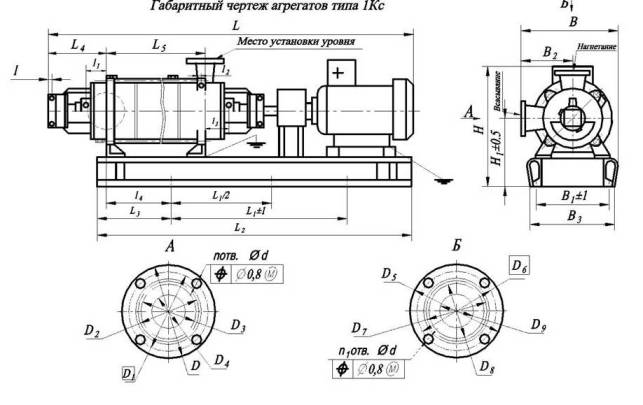

Рис.3 Габаритный чертеж агрегата 1Кс 20-110

открыть оригинал

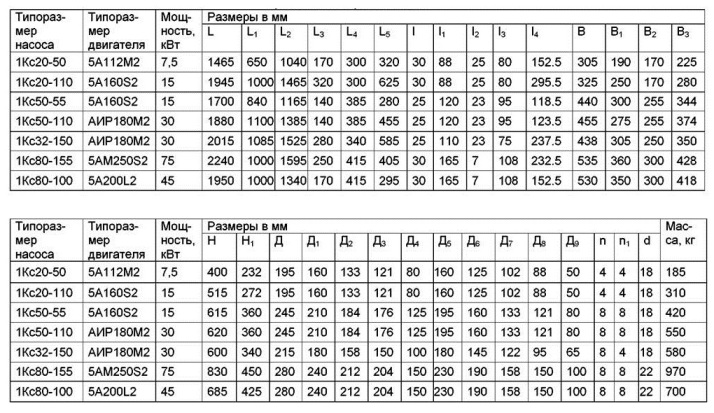

Рис.4 Габаритно-присоединительные размеры 1Кс 20-110

открыть оригинал
