Габаритные размеры насосов ЦНСГ 38-44...220

Присоединительные и габаритные размеры на промышленные насосы типа ЦНСГ 38-44...220. Чертеж и схема насоса.

Габаритные размеры ЦНСГ 38-44...220
Марка Вес
кг
L B1 B2 h1 h2 L1 L2
ЦНС 38-44 178 839 230 420 200 230 195 345
ЦНС 38-66 198 910 266
ЦНС 38-88 219 981 337
ЦНС 38-110 239 1052 408
ЦНС 38-132 259 1123 479
ЦНС 38-154 280 1194 550
ЦНС 38-176 300 1265 621
ЦНС 38-198 321 1336 692
ЦНС 38-220 341 1407 763

Марка L3 L4 L5 B3 I1 I2 b
ЦНС 38-44 85 400 195 350 80 80 74
ЦНС 38-66 156 266
ЦНС 38-88 227 337
ЦНС 38-110 298 408
ЦНС 38-132 369 479
ЦНС 38-154 440 550
ЦНС 38-176 511 621
ЦНС 38-198 582 692
ЦНС 38-220 653 763

Присоединительные размеры ЦНС(Г)38-44...220

Марка Патр. D1 D2 D3 D4 D5 D6 t d
ЦНСг38-44..220 Всас. 80 105 121 138 160 195 23 18
ЦНСг38-44..220 Нагн. 80 105 121 138 160 195 23 18

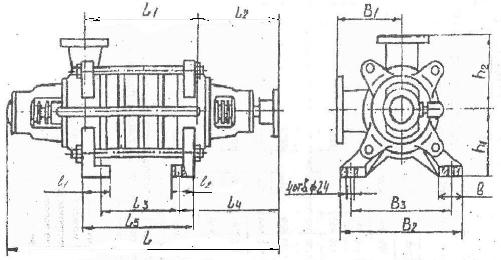

Схема и чертеж на насос модификации ЦНСГ 38-44...220.

Чертеж и схема насосов ЦНС(Г) 38-44...220
