Габаритные размеры насосов ЦНСГ 13-70...350

Габаритные и присоединительные размеры на промышленные насосы типа ЦНС(Г) 13-70...350. Чертеж и схема насоса.

Габаритные размеры ЦНС(Г)13-70...350

Марка Вес
кг
L B1 B2 h1 h2 L1 L2
ЦНС 13-70 179 839
230
420
200
230
195
345
ЦНС 13-105 201 910 266
ЦНС 13-140 223 981 337
ЦНС 13-175 245 1052 408
ЦНС 13-210 267 1123 479
ЦНС 13-245 289 1194 550
ЦНС 13-280 311 1265 621
ЦНС 13-315 333 1336 692
ЦНС 13-350 355 1407 763

Марка L3 L4 L5 B3 I1 I2 b
ЦНС 13-70 85
400
195
350
80
80
74
ЦНС 13-105 156 266
ЦНС 13-140 227 337
ЦНС 13-175 298 408
ЦНС 13-210 369 479
ЦНС 13-245 440 550
ЦНС 13-280 511 621
ЦНС 13-315 582 692
ЦНС 13-350 653 763


Присоединительные размеры ЦНС(Г)13-70...350

Марка Патр. D1 D2 D3 D4 D5 D6 t d
ЦНСг13-70..350 Всас. 80 105 121 138 160 195 23 18
ЦНСг13-70..350 Нагн. 80 105 121 138 160 195 23 18

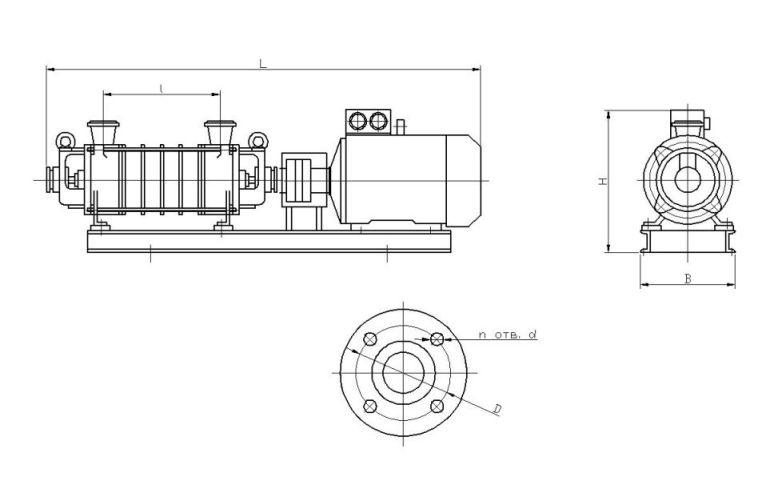

Чертеж и схема на насос ЦНСГ 13-70...350.

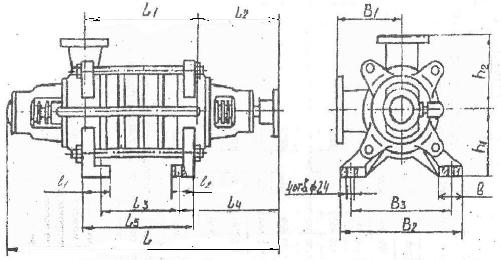

Чертеж и схема насоса ЦНС(Г) 13-70...350
