Технические характеристики насосов ВВН 1-12

Насос ВВН 1-12 Технические характеристики насосов вакуумных ВВН 1-12 представлены в таблице 1 (насос и технические характеристики насосного агрегата на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса и агрегата).

Вакуумные насосы ВВН 1-12 и агрегаты на их основе применяются для создания вакуума в закрытых аппаратах в нефтяной, химической, целлюлозно-бумажной, пищевой и газовой промышленности.

Насосы ВВН в агрегатах комплектуются трехфазным электроприводами.
В качестве привода насоса - асинхронный электродвигатель 22,0 квт (А200М6) и 30,0 квт (А200L6).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат ВВН 1-12 не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.

По желанию покупателя в электронасос может встраиваться частотный преобразователь переменного тока на соответствующую мощность электропривода.

В насосах с водоотделителем ВВН 1-12 на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом). Вода отводится в канализацию

Условное обозначение
насоса ВВН 1-12 УХЛ4,2, где:
- ВВН1: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 12: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание ВВН 1-12
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Производительность
м³/мин
Расход воды
м³/час
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
ВВН 1-12 12,2 1,38 22/30 1000 461/724/758

Уплотнение вала насоса - сальниковая набивка. Внешняя протечка через сальниковое уплотнение 120 см³/час.
Уровень звука на расстоянии 1 м от агрегата - 85 дБА.
Материал проточной части - чугун.

Насосы ВВН 1-12 выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата с двигателем 22 квт (А200М6): L=1750 мм, H=708 мм.

По специальным заказам проточные детали насосов (корпус, лобовина левая и правая, рабочее колесо), которые соприкасаются с рабочим газом, выполняются из нержавеющей стали 12Х18Н9Т.
Обозначение такого насоса ВВН 1-12Н.

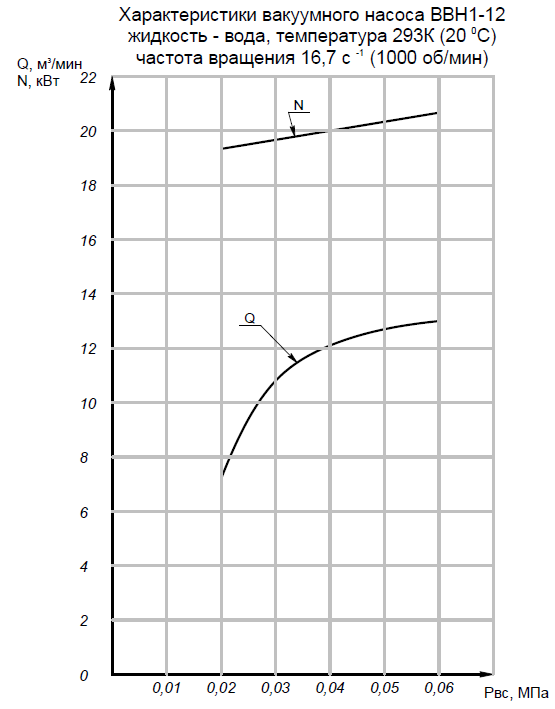

Рис. 1 Напорная характеристика насоса.

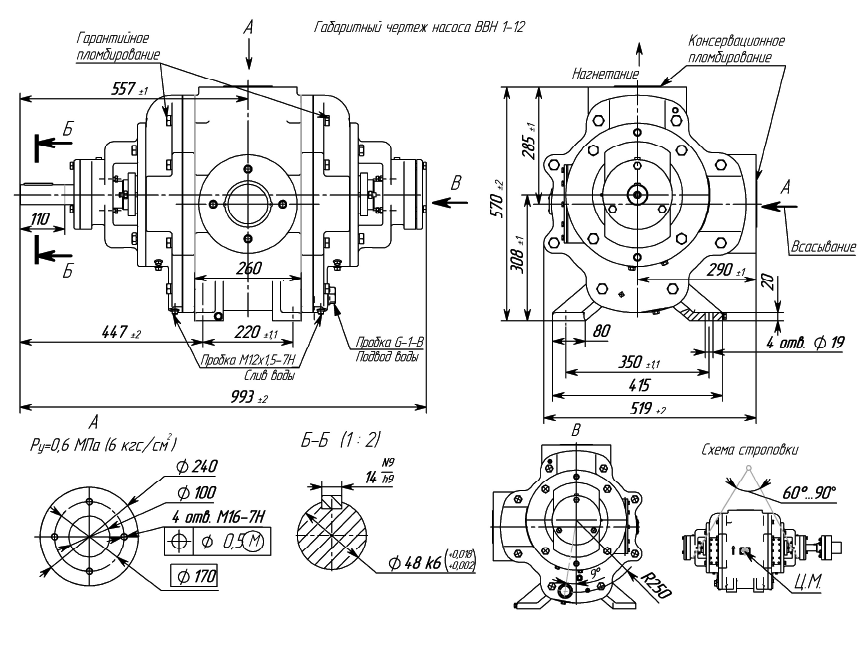

Рис. 2 Габаритный чертеж вакуумного насоса ВВН 1-12.

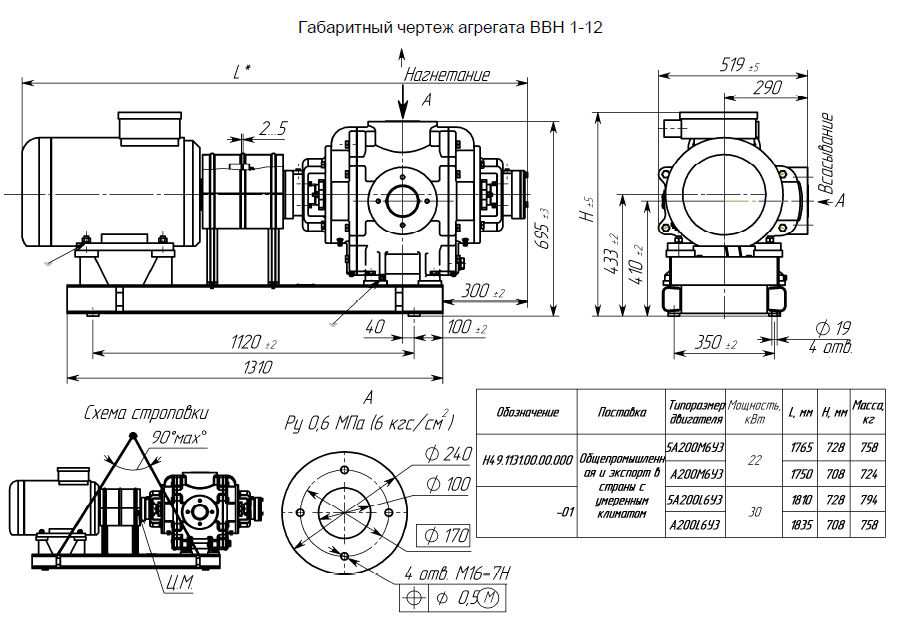

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Рабочие характеристики насоса
Рис.2 Габаритный чертеж насоса
Рис.3 Габаритный чертеж агрегата
