Технические характеристики насосов ЦНСГ 105-294
|
|
Технические характеристики насосов секционных ЦНСГ 105-294 многоступенчатой конструкции и агрегатов на их основе.
Насосы и электроагрегаты ЦНСГ и ЦНС используются для перекачивания воды в системах горячего и холодного промышленного и городского водоснабжения.
В таблице 1 представлены технические характеристики насоса ЦНСГ 105-294 и электронасоса, изготовленного на его основе (марка насоса, подача, напор, электродвигатель (мощность, число оборотов), масса).
Насосы ЦНСГ 105-294 в насосных агрегатах комплектуются электроприводами.
Привод насоса в агрегате обеспечивает трехфазный асинхронный электродвигатель в общепромышленном исполнении и с короткозамкнутым ротором.
Тип и марка привода насоса - асинхронный двигатель АИР 315S2 мощностью 160 квт.
Электроагрегат ЦНСГ не применяется для перекачивания морской воды, легковоспламеняющихся, агрессивных и горючих жидкостей, не используется во взрывоопасных производствах и помещениях.
Электроподключение ЦНСГ 105-294
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса
кг |
| ЦНСГ 105-294 |
105 |
294 |
160,0 |
2950 |
1530 |
Патрубки - Ду-125.
Избыточное давление на входе в насос многоступенчатый ЦНСГ 105-294 не более 3 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 5,5 м.
Насос укомплектован сальниковым уплотнением, пропитанным антифрикционным составом.
Проточные детали изготовлены из чугуна.
109 дБа - уровень звука на расстоянии 1 м от электронасоса.
Центробежные насосы модификации ЦНС(Г) производятся в климатическом исполнении и категории размещения - У3.
Габаритные размеры насоса без рамы и приводного двигателя: 1715х640х620 мм.
Рис. 1 Напорные характеристики секционного насоса ЦНСГ 105-294.
Рис. 2 Габаритные и установочные размеры насосов.
Рис. 3 Габаритные и установочные размеры агрегатов.

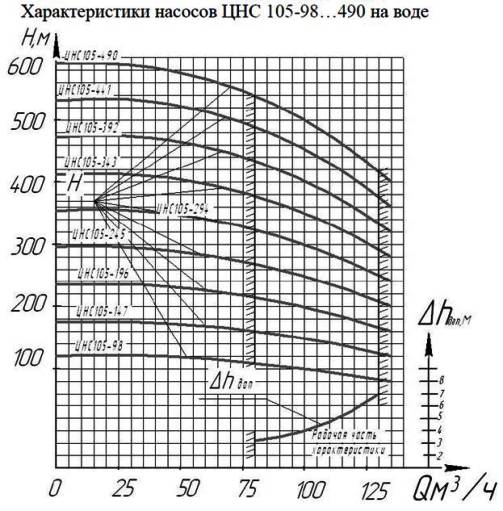

Рис.1 Рабочие характеристики
 |

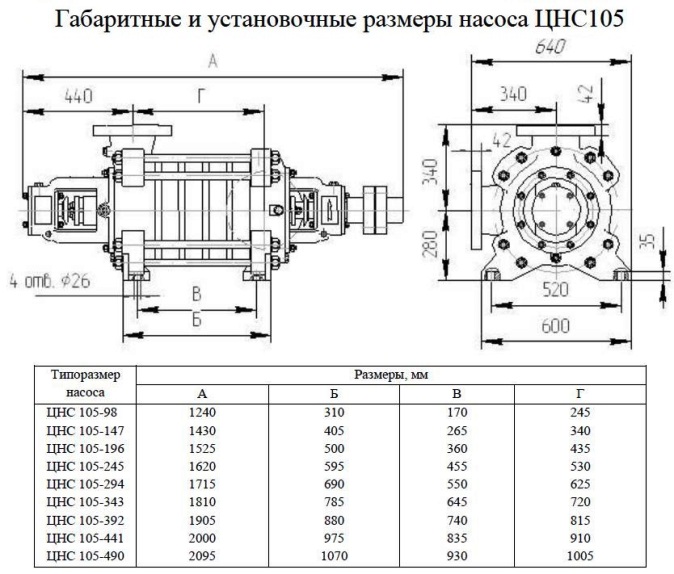

Рис.2 Габаритные и установочные размеры насоса ЦНСГ 105-294
 |

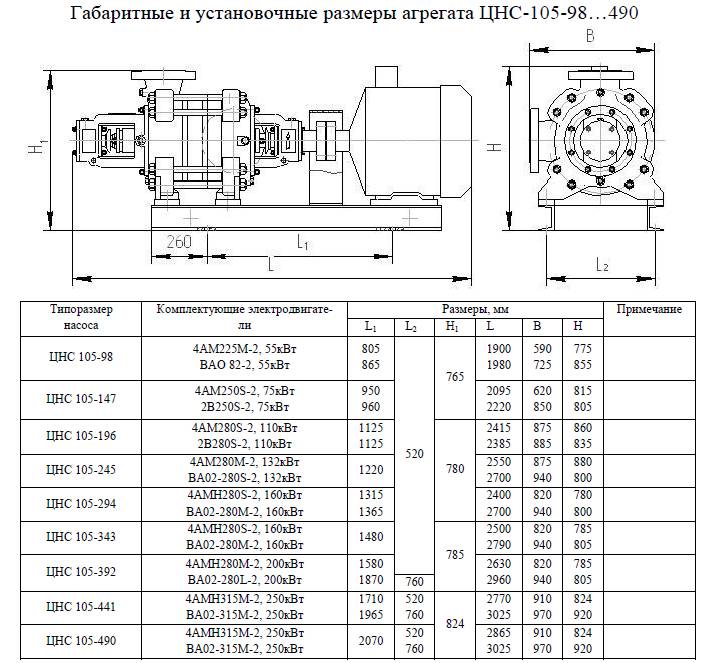

Рис.3 Габаритные и установочные размеры агрегатов
|
|
