Технические характеристики насоса НМШ 32-10-18/4

Насос НМШ 32-10-18/4 Технические характеристики насосов шестеренных НМШ 32-10-18/4.
В таблице 1 приведены параметры насоса НМШ 32-10-18/4 и технические характеристики электронасоса - марка насоса, подача, давление, электродвигатель (мощность, марка и количество оборотов), масса насоса/агрегата.

Насос НМШ относится к объемному насосному оборудованию, у которого рабочий механизм из прямозубых шестерен.

Насос НМШ 32-10-18/4 в насосном агрегате оснащается электроприводом.
В качестве привода - асинхронный электродвигатель общепромышленного/взрывозащищенного исполнения.
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 5,5 и 7,5 квт.

Насос (агрегат) типа НМШ может использоваться для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей или для работы во взрывоопасных помещениях и производствах. В этом случае, в электроагрегат устанавливаются взрывозащищенный электродвигатель.

Электропитание НМШ 32-10-18/4
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Давление
кгс/см²
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
НМШ 32-10-18/4 (Б) 18 4 5,5 (АИР132S6)
7,5 (АИР132М6)
980 43,5 (46,5)/201(204)
43.5 (46,5)/153(156)

Мощность насоса в электроагрегате не более 4,5 квт.
Допускаемая вакуумметрическая высота всасывания насоса 5 м.
Давление полного перепуска не более 6 кгс/см² (0,6 МПа).
КПД - 52% (насоса в агрегате).
Патрубки насоса НМШ 32-10-18/4 фланцевые:
- на входе Ду-65, Ру-6;
- на выходе Ду-50, Ру-10(16).

Уплотнение насоса торцовое. Утечка через уплотнение не более 0,01 л/час. По заказу в насос НМШ 32-10-18/4 с двигателем 5,5 квт может встраиваться частотный преобразователь переменного тока.

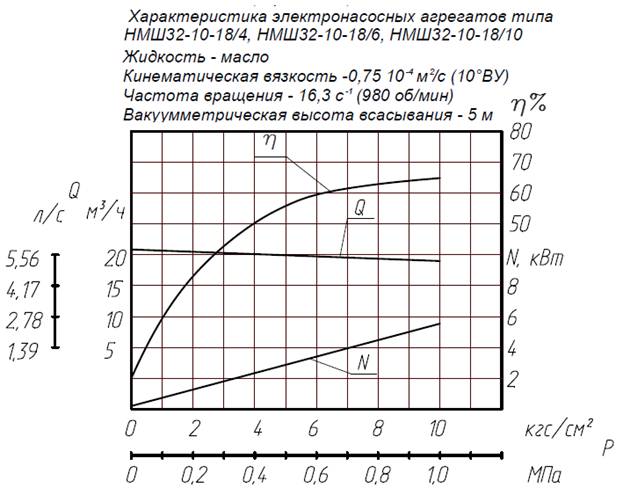

Рис.1 Рабочие характеристики

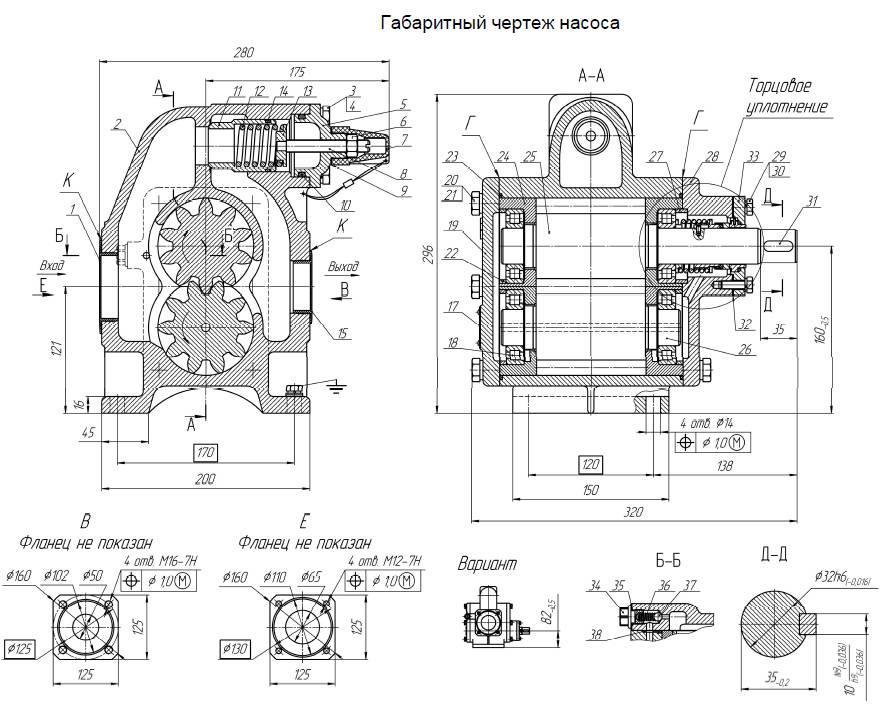

Рис.2 Габаритный чертеж насоса

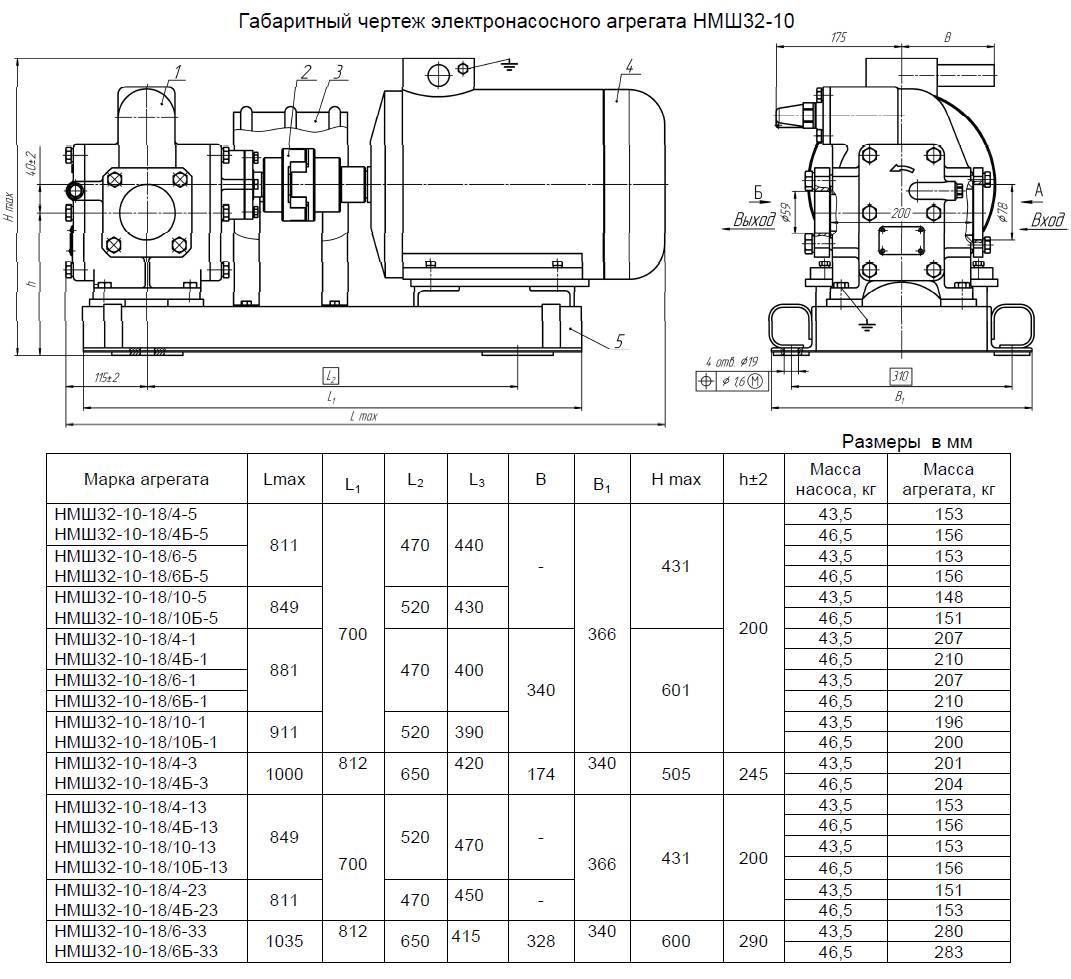

Рис.3 Чертеж, габаритно-присоединительные размеры агрегата НМШ 32-10-18/4
