Технические характеристики насосов ЖВН-12Н

Насос ЖВН-12Н Технические характеристики насосов вакуумных ЖВН-12Н представлены в таблице 1 (насос (электронасос) и его технические характеристики: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса).

Вакуумные насосы ЖВН-12Н и насосные агрегаты на их основе используются для создания вакуума в технологических установках в химической, электронной, пищевой и других видах промышленности.

Насосы ВВН в электронасосных агрегатах оснащаются трехфазными электроприводами.
В качестве привода насоса - асинхронный электродвигатель мощностью 22 квт (АИР 200М6).
Тип привода в электронасосе ЖВН-12Н - общепромышленного/взрывозащищенного исполнения с короткозамкнутым ротором асинхронный двигатель.

В насосах с водоотделителем ЖВН-12Н на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом).

Условное обозначение
насос ЖВН-12Н УХЛ4, где:
- ЖВН: жидкосто-кольцевой вакуумный насос с номинальным давлением всасывания 0,04 МПа;
- 12: округленное быстродействие в 10,5 м³/мин;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Производительность
м³/мин
Расход воды
л/мин
Мощность двигателя
квт
Об/мин
Масса
насоса
кг
ЖВН-12Н 10,5 48 22 1000 1040

Уплотнение вала насоса - сальниковая набивка.
Мощность, потребляемая насосом - 21 квт.
Материал деталей насоса (цилиндр, лобовины левая и правая, рабочее колесо) - сталь марки 12Х18Н9Т. Вал - сталь марки 14Х17Н2.

Насосы ЖВН-12Н выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры насосного агрегата с двигателем АИР200М6: L=1765 мм, В=603 мм, H=1521 мм.

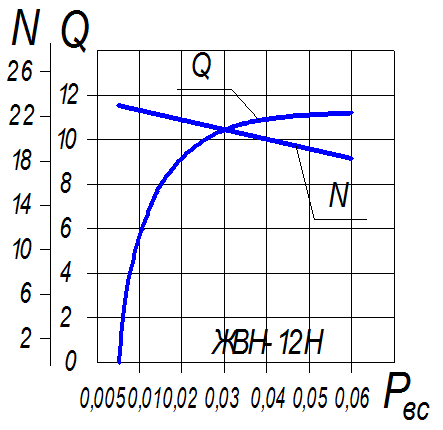

Рис. 1 Рабочие характеристики насоса.

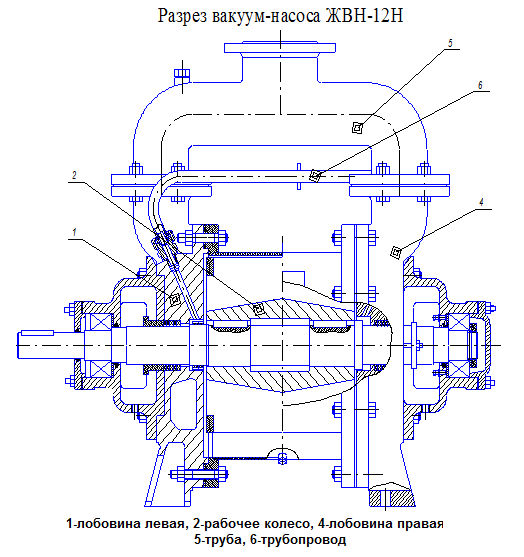

Рис. 2 Разрез насоса ЖВН-12Н

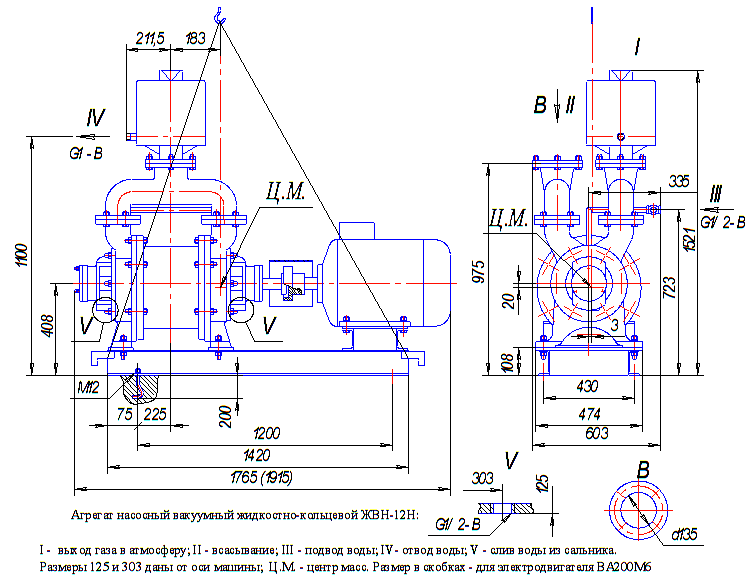

Рис. 2 Габаритный чертеж насосного агрегата.

Рис.1 Рабочие характеристики насоса
Рис.2 Разрез насоса
Рис.23 Габаритный чертеж агрегата
