Технические характеристики насосов ВВН-3Н
|
|
Технические характеристики насосов вакуумных ВВН-3Н представлены в таблице 1 (насос и технические характеристики электронасоса на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса).
Вакуумные насосы ВВН-3Н и электронасосы на их основе применяются для создания вакуума в технологических установках в химической, электронной, пищевой и др. видах промышленности.
Насосы ВВН в насосных агрегатах комплектуются трехфазными электроприводами.
В качестве привода насоса - асинхронный электродвигатель 7,5 квт (АИР 132S4).
Тип привода в электронасосе ВВН-3Н - общепромышленного/взрывобезопасного исполнения с короткозамкнутым ротором асинхронный двигатель.
В насосах с водоотделителем ВВН-3Н на нагнетательном патрубке монтируется цилиндрический вертикальный бачок (водоотделитель), который служит для сбора воды, выходящей через нагнетательный патрубок вместе с воздухом (газом). Вода отводится в канализацию.
Условное обозначение
насос ВВН-3Н УХЛ4, где:
- ВВН: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 3,2: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Производительность
м³/мин |
Расход воды
л/мин |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса
кг |
| ВВН-3Н |
3,2 |
12 |
7,5 |
1500 |
380 |
Уплотнение вала насоса - сальниковая набивка.
Мощность, потребляемая насосом - 5,6 квт.
Материал деталей насоса (цилиндр, лобовины правая и левая, рабочее колесо) - сталь марки 12Х18Н9Т. Вал из стали марки 14Х17Н2.
Насосы ВВН-3Н выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры насосного агрегата: 1233x520x819 мм.
Рис. 1 Рабочие характеристики насоса.
Рис. 2 Разрез насоса ВВН-3Н
Рис. 2 Габаритный чертеж насосного агрегата.

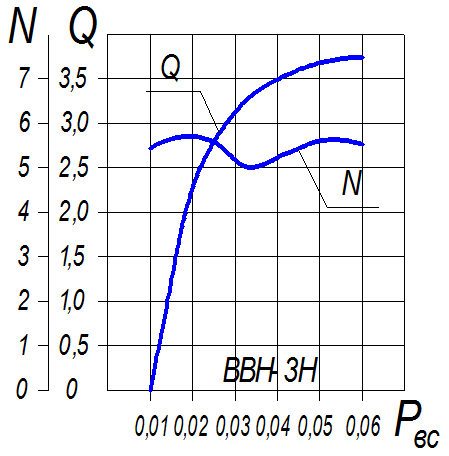

Рис.1 Рабочие характеристики насоса
 |

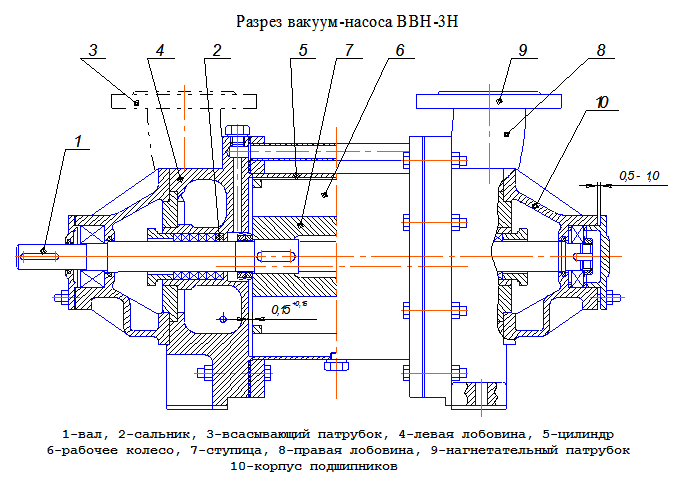

Рис.2 Разрез насоса
 |

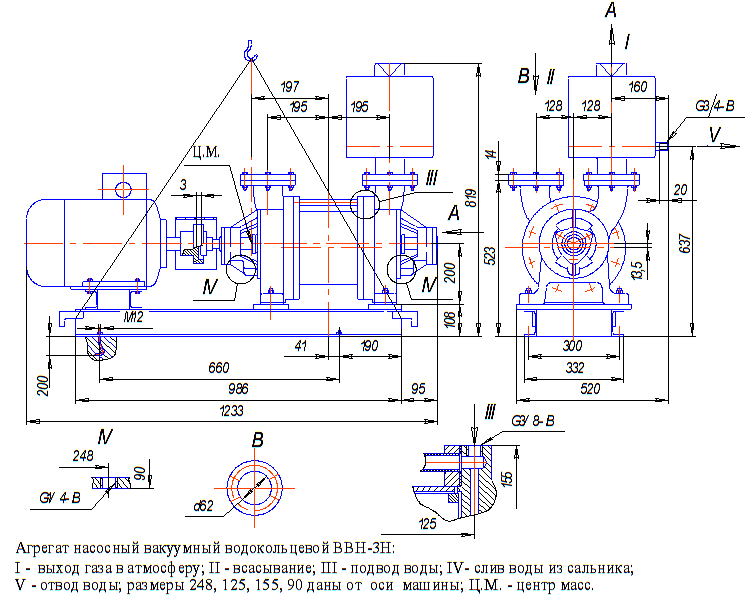

Рис.23 Габаритный чертеж агрегата
 |
|
