Технические характеристики насосов ВВН 1-3

Насос ВВН 1-3 Технические характеристики насосов вакуумных ВВН 1-3 представлены в таблице 1 (насос и технические характеристики насосного агрегата на его основе: марка, производительность, расход воды, электродвигатель (мощность и число оборотов), масса насоса и агрегата).

Вакуумные насосы ВВН 1-3 и агрегаты на их основе применяются для создания вакуума в закрытых аппаратах в химической, целлюлозно-бумажной, нефтяной, газовой, пищевой промышленности.

Насос ВВН в агрегате оснащается трехфазным электроприводом.
В качестве привода насоса - асинхронный электродвигатель (7,5 квт - АИР132S4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат этого типа не используется для перекачивания горючих, агрессивных и легковоспламеняющихся жидкостей, для работы во взрывоопасных помещениях и производствах.

По требованию заказчика в агрегат может встраиваться частотный преобразователь переменного тока на соответствующую мощность электродвигателя.

Для сбора воды, выходящей из насоса вместе с воздухом и газом, на нагнетательном патрубке насоса ВВН 1-3 устанавливается водоотделитель, представляющий собой вертикальный цилиндрический бачок (насосы с водоотделителем). Сброс воды из водоотделителя производится в канализацию.


Условное обозначение
насоса ВВН 1-3 УХЛ4,2, где:
- ВВН1: вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
- 3: производительность насоса м³/мин;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание ВВН 1-3
- напряжение: 220 / 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Производительность
м³/мин
Расход воды
м³/час
Мощность двигателя
квт
Об/мин
Масса
насоса/агрегата
кг
ВВН 1-3 3,33 0,42 7,5 1500 110/205

Уплотнение вала насоса - сальниковое. Внешняя протечка через сальниковое уплотнение 100 см³/час.
Уровень звука на расстоянии 1 м от агрегата - 80 дБА.
Материал проточной части - чугун.

Насосы ВВН 1-3 выпускаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Габаритные размеры агрегата с двигателем 7,5 квт (АИР 132S4): L=1130 мм, H=470 мм.

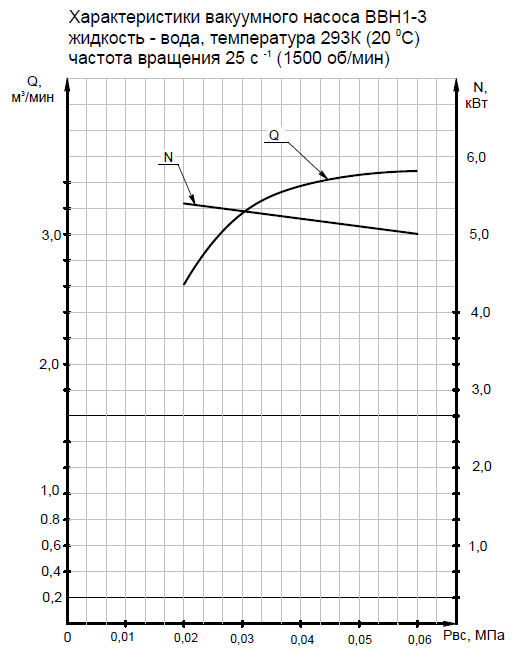

Рис. 1 Напорная характеристика насоса.

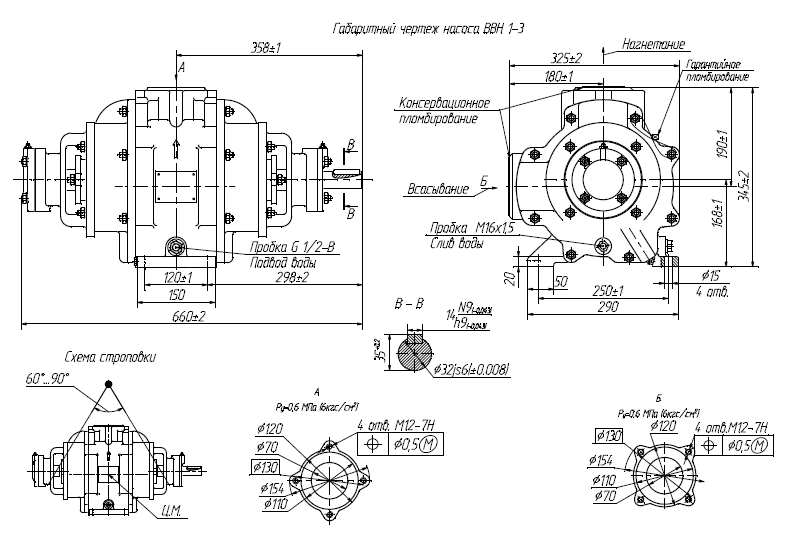

Рис. 2 Габаритный чертеж вакуумного насоса ВВН 1-3.

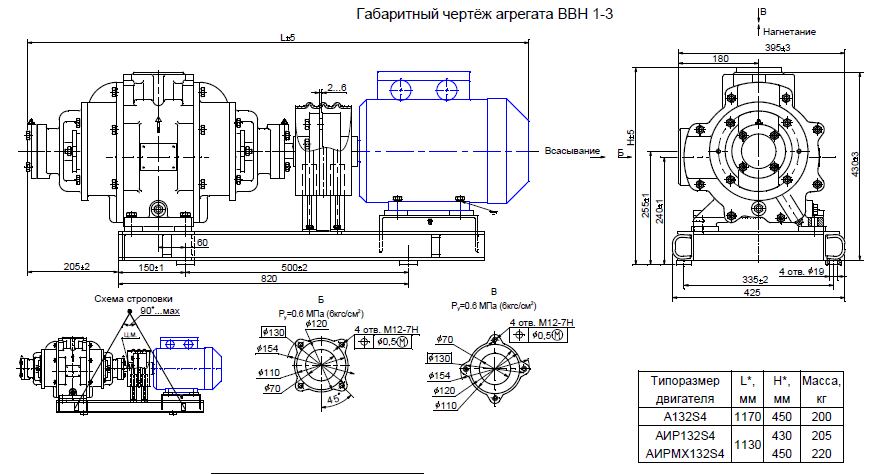

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Рабочие характеристики насоса
Рис.2 Габаритный чертеж насоса
Рис.3 Габаритный чертеж агрегата
