Технические характеристики насосов НВР-0.1Д
|
|
Технические характеристики насосов вакуумных НВР-0.1Д приведены в таблице 1 (технические характеристики роторно-пластинчатого двухступенчатого насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность, напряжение сети), масса агрегата).
Вакуумные насосы НВР-0.1Д обеспечивают создание среднего вакуума в герметичных сосудах объемом до 0,07 м³ в различных отраслях промышленности, где используется вакуумная технология.
Могут использоваться как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НД, НВДМ), двухроторными (НВД), турбомолекулярными и крио насосами.
Насосы НВР в электронасосах оснащаются двигателями.
В качестве привода насоса - асинхронный электродвигатель постоянного тока.
Тип привода в электронасосе - асинхронный электродвигатель мощностью 0,04 квт, напряжение сети 12 В и 27 В.
Насосный агрегат НВР-0.1Д не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса НВР-0.1Д УХЛ4, где:
- НВР: насос вакуумный роторно-пластинчатый;
- 0.1: быстродействие насоса, л/с;
- Д: двухступенчатый;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание НВР-0.1Д
- напряжение: 12В и 27В;
- ток: постоянный.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Напряжение сети
|
Масса
агрегата
кг |
| НВР-0.1Д |
0,12±0,02 |
0,05 |
0,04 |
12В/27В |
1,7 |
Рабочая жидкость насоса - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла на одну заправку 0,05 дм³.
Давление на входе в насос - 0,133 КПа (1 мм.рт.ст.)
Диаметры условного прохода входного и выходного патрубков - 6 мм.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа .
Насосы НВР-0.1Д выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=189 мм, В=71 мм; H=93 мм.
Рис. 1 Характеристики насоса.
Рис. 2 Схема насоса НВР-0.1Д.
Рис. 3 Габаритный чертеж насоса.
Рис. 4 Габаритный чертеж насосного агрегата.

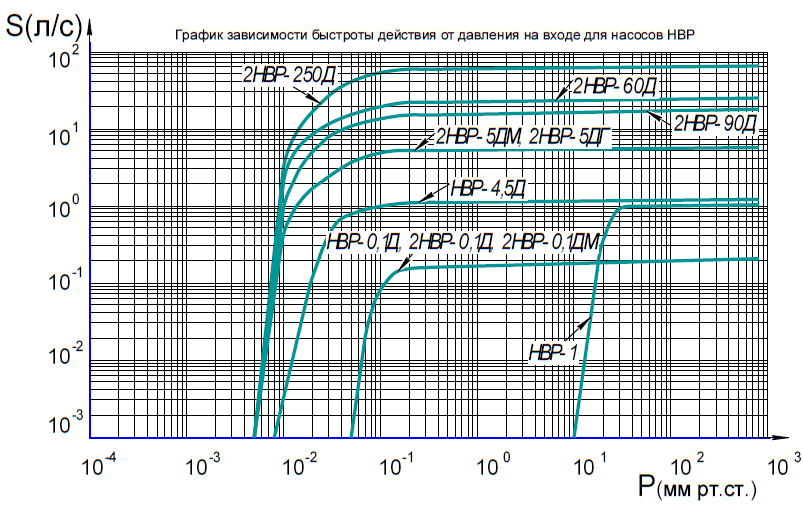

Рис.1 Характеристики насоса
 |

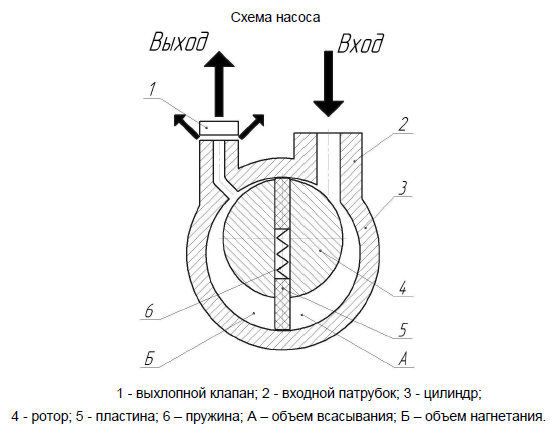

Рис.2 Схема насоса
 |

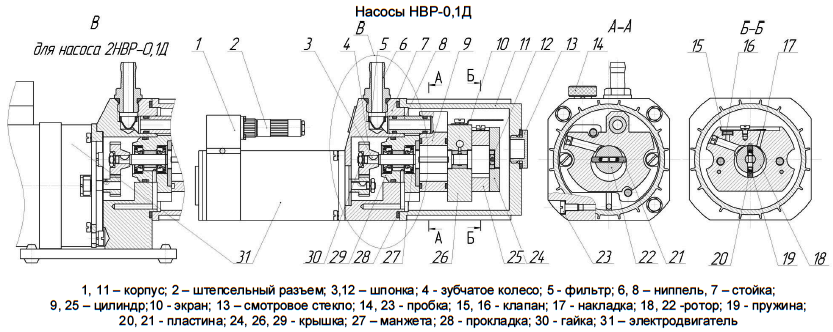

Рис.3 Габаритный чертеж насоса
 |

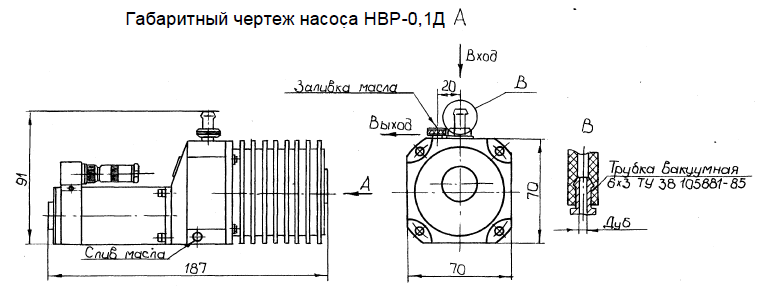

Рис.4 Габаритный чертеж агрегата
 |
|
