Технические характеристики насоса КМ 50-32-200

Насос КМ 50-32-200/2-5 Насос консольный КМ 50-32-200 - технические характеристики и параметры.
Моноблочный электронасосный агрегат предназначен для перекачивания воды (не морской, не питьевой) и других жидкостей, имеющих сходство с водой по своим основным показателям (химическая активность, плотность и вязкость).

Моноблочный консольный насос КМ 50-32-200 обеспечивается трехфазным приводом, в качестве которого применяется общепромышленный асинхронный электродвигатель.
Тип привода в базовом исполнении - электродвигатель с короткозамкнутым ротором марки АИР100L2 мощностью 5,5 квт.

Уплотнение вала насоса: одинарное торцовое ("5" - вода до +105°C) или одинарное сальниковое ("С" - вода до +85°C).

Электронасос не предназначен для работы во взрывоопасных помещениях и условиях.

Условное обозначение
Насос с торцовым уплотнением КМ 50-32-200/2-5 -У3, где
- КМ: насос консольный моноблочный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр патрубка на выходе, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 2: частота вращения вала (3000 об/мин);
- 5: одинарное торцовое уплотнение;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание КМ 50-32-200
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов КМ 50-32-200/2-5 с торцовым уплотнением
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
КМ 50-32-200/2-5 12,5 50 5,5x3000 АИР100L2 50/82
КМ 50-32-200а/2-5 12,5 32 3,0x3000 АИР90L2 50/63

Патрубки насоса фланцевые - всасывающий Ду-50 мм, нагнетательный Ду-32 мм. Диаметр (номинальный) рабочего колеса 200 мм.
Давление на входе в КМ 50-32-200/2-5 до 6 кгс/см² - торцовое уплотнение, до 3,5 кгс/см² - сальник по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 3,3 м.
КПД - 55%.

Насос должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

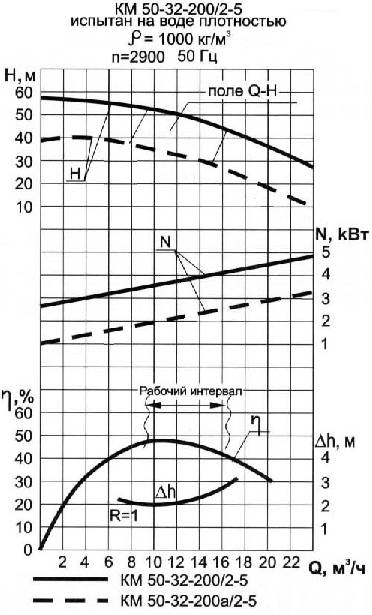

Рис. 1. Рабочие характеристики насоса КМ 50-32-200/2-5 (3000 об/мин).

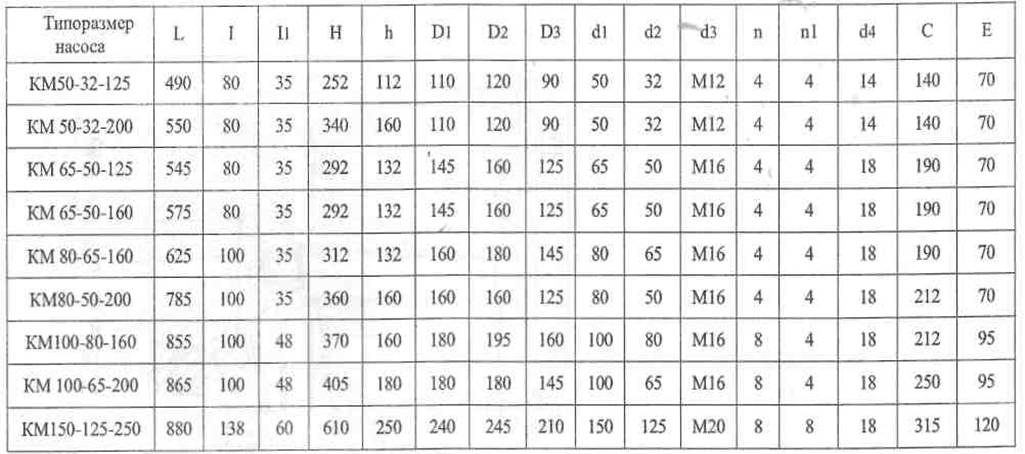

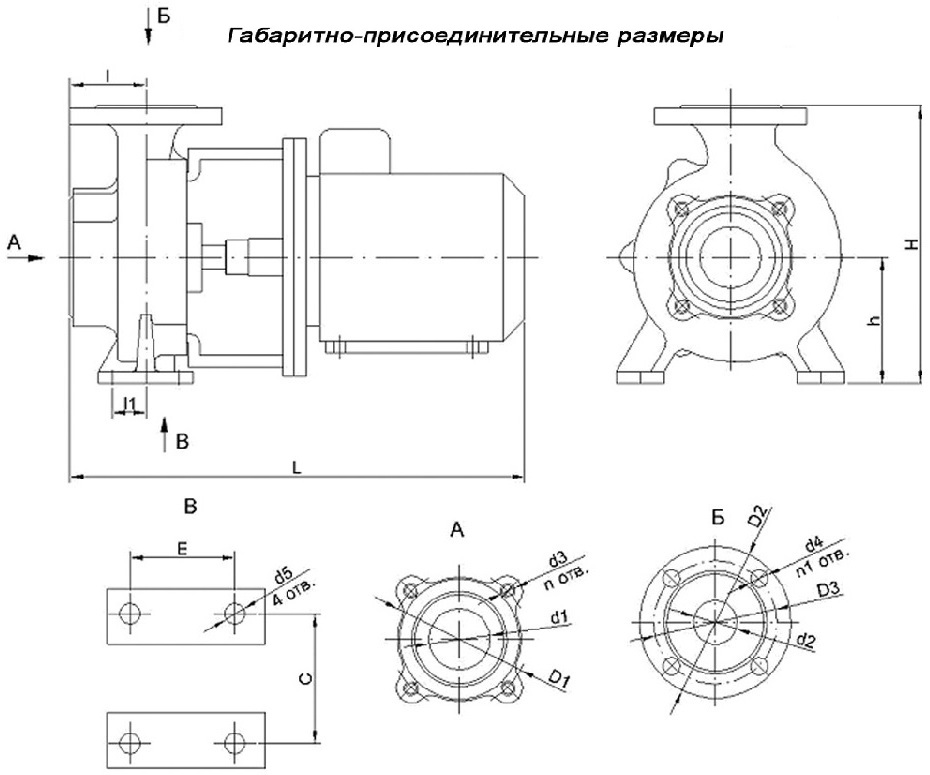

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры КМ 50-32-200/2-5
