Технические характеристики насоса КМ 125-100-160

Насос КМ 125-100-160 Насос моноблочный КМ 125-100-160 - технические характеристики и параметры.
Электронасос с торцовым уплотнением (обозначается "5") применяется для перекачивания воды питьевой и промышленно-хозяйственного назначения в системах отопления и водоснабжения.

В консольный насос КМ 125-100-160 может устанавливаться трехфазный общепромышленный асинхронный электродвигатель общепромышленный или, по специальному заказу, взрывозащищенный электродвигатель для эксплуатации во взрывоопасных условиях.
Тип привода КМ 125-100-160 в базовом исполнении - электродвигатель марки АИР180S2, мощностью 22,0 квт. В насосе с обрезкой рабочего колеса "а" - АИР160S2 мощностью 15,0 квт.
В электронасос может устанавливаться преобразователь частоты переменного тока.

Условное обозначение
насос КМ 125-100-160/2-5 У3 с торцовым уплотнением вала, где:
- КМ: консольный моноблочный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр патрубка на выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 2: частоты вращения вала двигателя (2900 об/мин);
- 5: одинарное торцовое уплотнение;
- У: климатическое исполнение;
- 3: категория размещения (закрытое помещение с естественной вентиляцией).

Электропитание
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов КМ 125-100-160/2-5
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
агрегата
кг
КМ 125-100-160/2-5 160 30 22,0x2900 АИР180S2 220
КМ 125-100-160а/2-5 160 20 15,0x2900 АИР160S2 210

Патрубки КМ 125-100-160/2-5 фланцевые - всасывающий Ду-125 мм, нагнетательный Ду-100 мм. Диаметр (номинальный) рабочего колеса 160 мм.
Давление на входе в насос до 8 кгс/см² по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 4,2 м.

Насос КМ 125-100-160/2-5 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

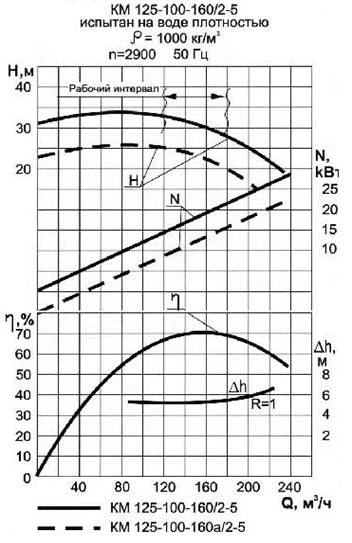

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

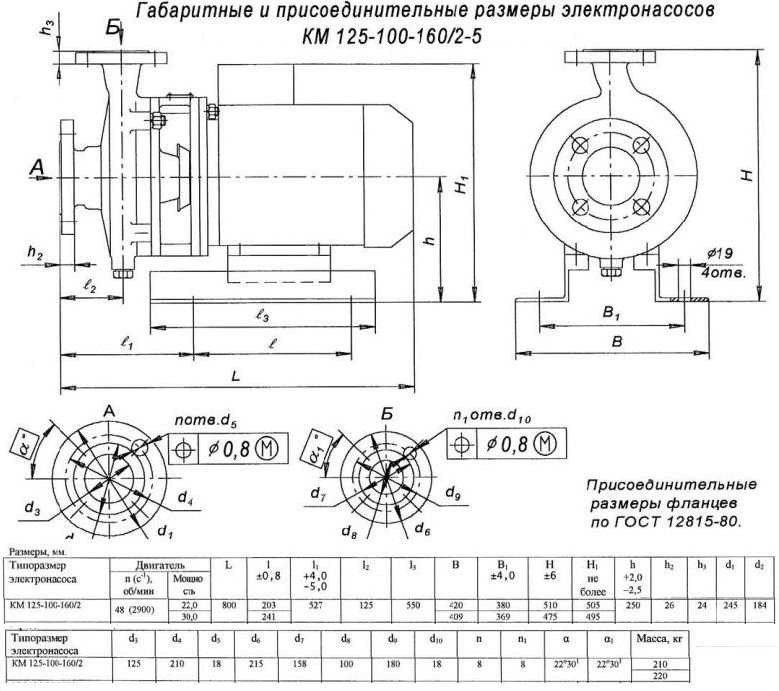

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного электронасосного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
