Технические характеристики насоса К 90/20

Насос К 90/20 Насос консольный К 90/20 - технические характеристики и параметры.
Электронасос консольный предназначен для перекачки воды (кроме морской и питьевой) и других жидкостей, имеющих сходство с водой по своим основным параметрам (химическая активность, плотность и вязкость).

Консольный насос К 90/20 оснащается электроприводом, в качестве которого используется асинхронный электродвигатель общепромышленного исполнения.
Тип привода в агрегате - трехфазный электродвигатель с короткозамкнутым ротором.
Данный консольный электронасос не предназначен для работы во взрывоопасных помещениях и производствах.

Условное обозначение
К 90/20 С-У3, где
- К: насос консольный;
- 90: номинальная подача, м³/час;
- 20: номинальный напор насоса, м;
- С: уплотнение сальниковое;
- У: исполнение климатическое;
- 3: категория размещения.

Электропитание
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики консольных насосов К 90/20
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 90/20 90 20 7,5x2900 АИР112М2 81/135
К 90/20а 72 18 5,5x2900 АИР100L2 81/123

Патрубки насоса фланцевые - всасывающий Ду-80 мм, выходной Ду-50 мм.
Давление на входе в насос до 3,5 кгс/см² (0,35 МПа).
ДКЗ (допускаемый кавитационный запас) - 4,0 м.
КПД - 69%.

Уровень звука на расстоянии 1 м от контура электроагрегата с электродвигателем АИР 112М2 - 95 дБА.

Насос К 90/20 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

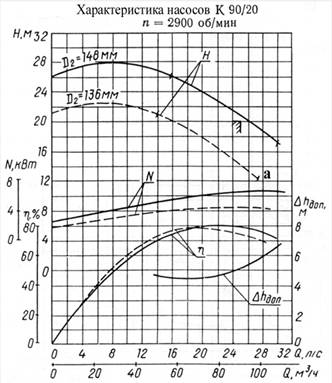

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

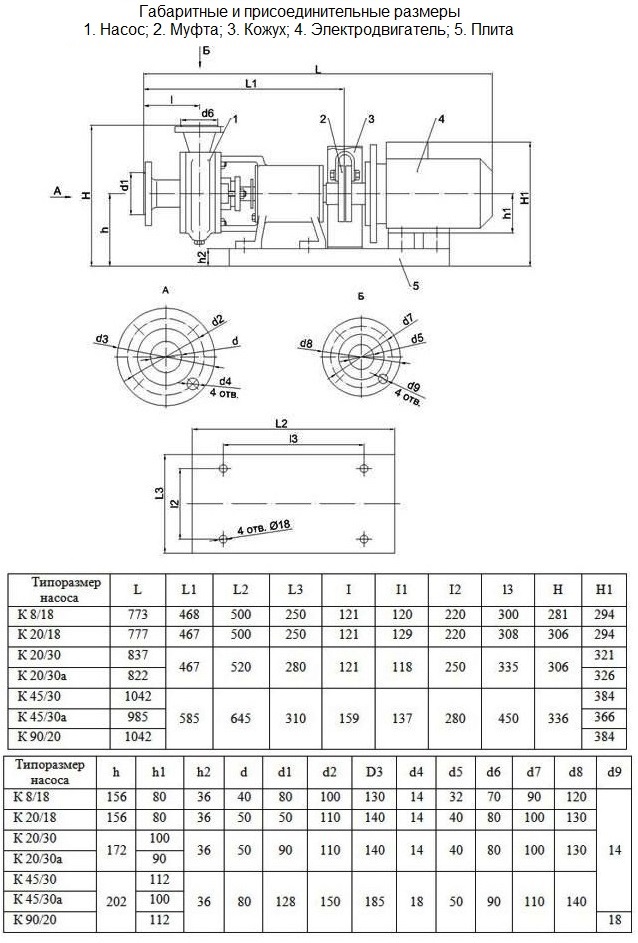

Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры К 90/20
