Технические характеристики насоса К 200-150-315

Насос К 200-150-315 Параметры и технические характеристики насоса консольного К 200-150-315.
Насосный консольный агрегат предназначен для перекачивания воды (кроме морской) и жидкостей, сходных с водой по таким показателям, как вязкость, плотность и химическая активность.

Консольный насос К 200-150-315 в электронасосе комплектуется приводом, в качестве которого служит общепромышленный асинхронный электродвигатель.
Типоразмер привода - трехфазный с короткозамкнутым ротором электродвигатель марки АИР200L4 - 45 квт (базовое исполнение).
Данный тип консольного агрегата не предназначен для работы во взрывоопасных производствах и помещениях.

Условное обозначение
Насос К 200-150-315/4-5 (С; СД) УХЛ4, где
- К: консольный насос;
- 200: в мм, диаметр патрубка на входе;
- 150: в мм, диаметр напорного патрубка;
- 315: в мм, условный диаметр рабочего колеса;
- 4: частота вращения вала двигателя (4 - 1450 об/мин);
- 5: обозначение одинарного торцового уплотнения;
- (С; СД): С - одинарный; СД - двойной сальник;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание К 200-150-315
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Технические характеристики насосов К 200-150-315/4-5 с торцовым уплотнением
Марка насоса Подача/
диапазон
м³/ч
Напор/
диапазон
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
К 200-150-315/4-5 315
220-380
32
35-27,5
45x1450 АИР200L4 210/645
К 200-150-315а/4-5 290
200-360
26
30-23
37x1450 АИР200М4 210/590

Мощность, потребляемая насосом - 33,5 квт (базовый), 25,7 квт (обточка "а").
Давление на входе в насос с торцовым уплотнение до 0,8 МПа (8 кгс/см²), с сальниковым до 0,35 МПа (3,5 кгс/см²).
Патрубки насоса консольного К 200-150-315/4-5 фланцевые - всасывающий Ду-200, напорный Ду-150. Ру-10(16).
ДКЗ (допускаемый кавитационный запас) - 4,2 м.

Насос К 200-150-315/4-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

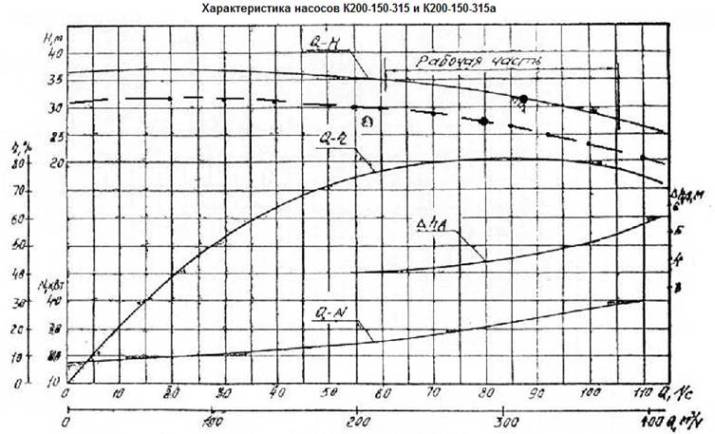

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

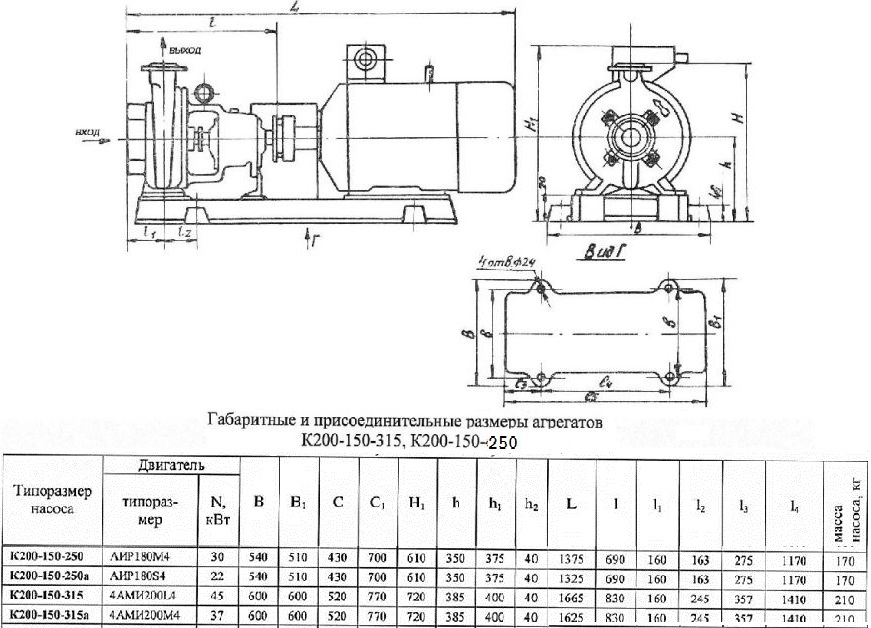

Рис. 2. Габаритные и присоединительные размеры консольного агрегата.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры
