Технические характеристики насосов ЦНСГ 60-99

Насос ЦНСГ 60-99 Технические характеристики многоступенчатых насосов секционных ЦНСГ 60-99.
В таблице 1 представлен насос ЦНСГ 60-99 и технические характеристики насосного агрегата на его основе (марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса).

Электронасосы ЦНС и ЦНСГ предназначены для перекачивания холодной и горячей воды, с определенными показателями, в системах промышленного и гражданского водоснабжения.

Насос ЦНСГ 60-99 в агрегате комплектуется электроприводом.
в качестве привода насоса - асинхронный электродвигатель марки АИР180М2 (30 квт).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание ЦНСГ 60-99
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса
кг
ЦНСГ 60-99 60 99 30,0 2950 233

Патрубки: Ду-100 на входе, диаметр по отверстиям 8-ми болтов 190 мм. Ду-80 - на выходе, диаметр по отверстиям 8-ми болтов 170 мм.
Потребляемая насосом ЦНСГ 60-99 мощность - 20 квт.
Уровень звука на расстоянии 1 м от агрегата - 101 дБА.
ДКЗ не более 4,5 м.
Давление на входе в насос до 3 кгс/см.

Материал проточной части - чугун.
Уплотнение вала насоса - сальниковое, пропитанное антифрикционным составом.
Центробежный насос типа ЦНС(г) производится в климатическом исполнении У3.
Габаритные размеры без электродвигателя и рамы:950х527х500 мм.

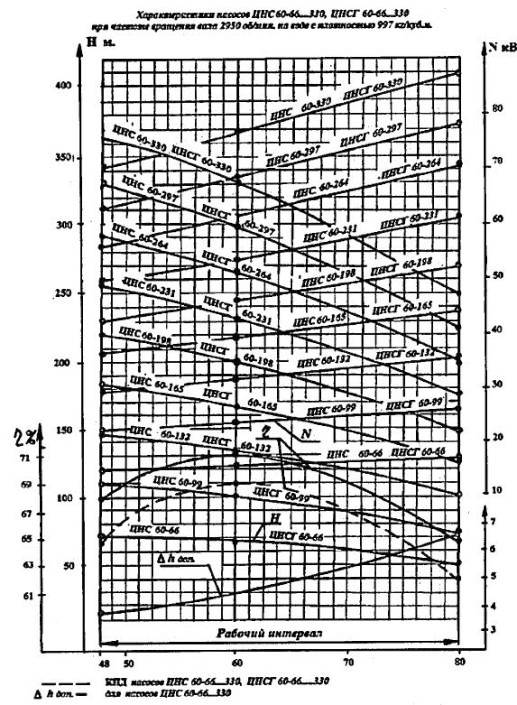

Рис. 1 Рабочие характеристики центробежного насоса ЦНСГ 60-99.

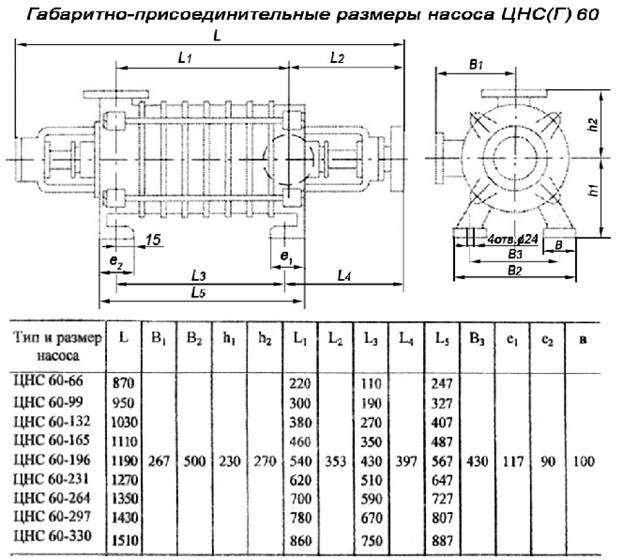

Рис. 2 Габаритные и установочные размеры насосов.

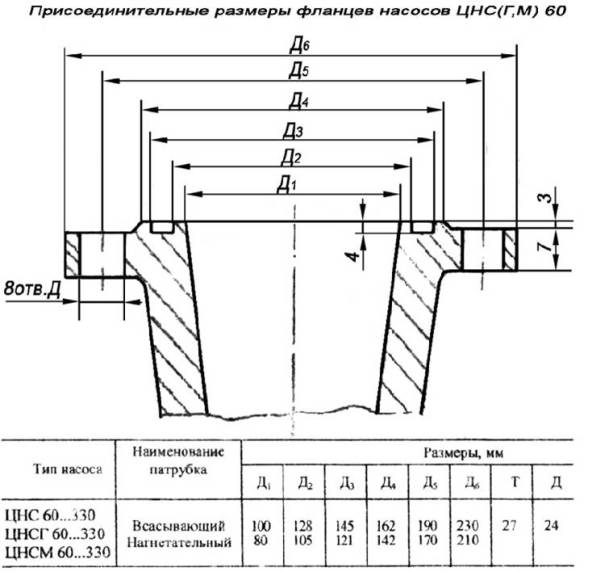

Рис. 3 Присоединительные размеры фланцев.

Рис.1 Рабочие характеристики
Рис.2 Габаритные и установочные размеры
Рис.3 Присоединительные размеры фланцев
