Технические характеристики насосов ЦНСГ 38-220
|
|
 Технические характеристики многоступенчатых насосов секционных ЦНСГ 38-220 и электроагрегатов на их основе.
Насосы модификаций ЦНСГ и ЦНС применяются в системах промышленного и городского водоснабжения для перекачивания горячей и холодной воды.
В таблице 1 - технические характеристики насоса ЦНСГ 38-220 и агрегата, произведенного на его основе (марка насоса, подача, напор, электродвигатель (мощность, число оборотов), масса).
В насосном агрегате насос ЦНСГ 38-220 оснащается электроприводом.
Привод насоса - трехфазный общепромышленного назначения асинхронный электродвигатель с короткозамкнутым ротором.
Типоразмер привода - асинхронный двигатель АИР 200L2 мощностью 45 квт.
Электронасосы ЦНС и ЦНСГ не применяются для перекачивания агрессивных, легковоспламеняющихся и горючих жидкостей, морской воды. Насосы не предназначены для работы во взрывоопасных производствах и помещениях.
Электроподключение ЦНСГ 38-220
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса
кг |
| ЦНСГ 38-220 |
38 |
220 |
45 |
2950 |
341 на раме |
Патрубки насоса - Ду-80, Ру-16.
Давление избыточное на входе до 3 кгс/см².
Мощность насоса секционного ЦНСГ 38-220 - 34,0 квт.
Допускаемый кавитационный запас (ДКЗ) не более 3,6 м.
В насос устанавливается сальниковое уплотнение, пропитанное антифрикционным составом.
Детали проточной части выполняются из чугуна.
Уровень звука на расстоянии 1 м от насосного агрегата - 103 дБа.
Центробежные насосы марок ЦНС(Г) выпускаются в климатическом исполнении и категории размещения - У3.
Габаритные размеры агрегата: 1407х440х430 мм.

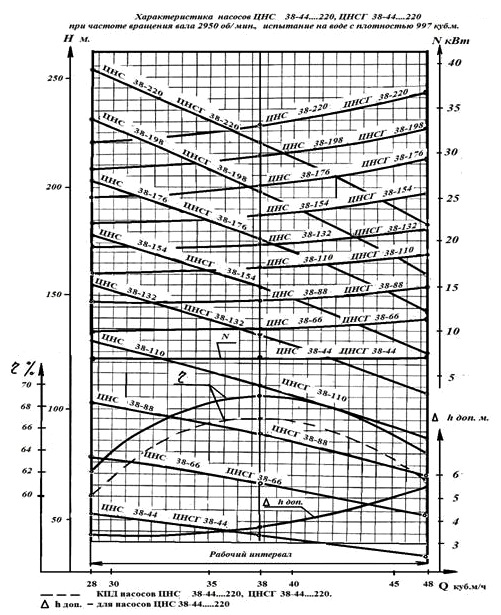

Рис. 1 Напорные характеристики секционного насоса ЦНСГ 38-220.
Рис. 2 Габаритные и установочные размеры насосов.
Рис.1 Напорные характеристики
 |
Рис.2 Габаритные и установочные размеры
 |
|
