Технические характеристики насоса ЦНС 180-85

Насос ЦНС 180-85Технические характеристики многоступенчатых секционных насосов ЦНС 180-85.
Насос и технические характеристики насосных агрегатов представлены таблице 1 (марка, подача, напор, электродвигатель (мощность и число оборотов), масса агрегата).

Электронасосы ЦНС (ЦНС 180-85) предназначены для перекачивания холодной и горячей воды, с определенными показателями, в системах промышленного и гражданского водоснабжения.

Насос ЦНС 180-85 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель марки АИР250S4 (75 квт).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание ЦНС 180-85
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса
кг
ЦНС 180-85 180 85 75,0 1500 785

Количество ступеней в насосе ЦНС 180-85 - 2 шт.
Патрубки: на входе и выходе Ду-150 мм.
Уровень звука на расстоянии 1 м от агрегата -102 дБА.
Допускаемый кавитационный запас (ДКЗ) -5,5 м.
Давление на входе в насос не более 3 кгс/см.

Материал проточной части - чугун.
Уплотнение вала насоса - сальниковое, пропитанное антифрикционным составом.
Центробежный насос типа ЦНС(г) производится в климатическом исполнении УХЛ4.
Габаритные размеры агрегата: 2020х683х790 мм.

Рис. 1 Рабочие характеристики насоса центробежного типа ЦНС 180-85.
Рис. 2 Габаритные и установочные размеры насосов.
Рис. 3 Габаритные и установочные размеры агрегата.

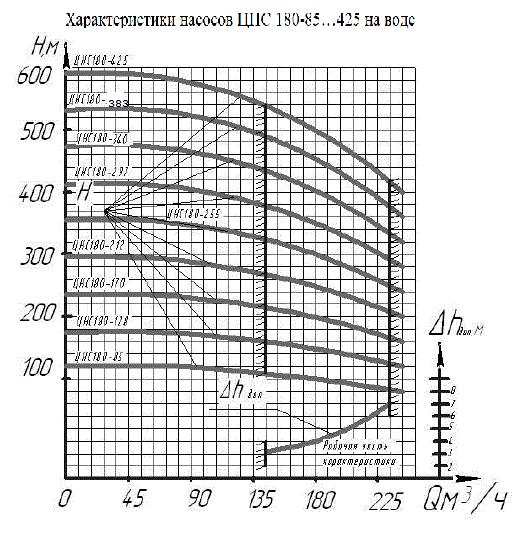

Рис.1 Рабочие характеристики

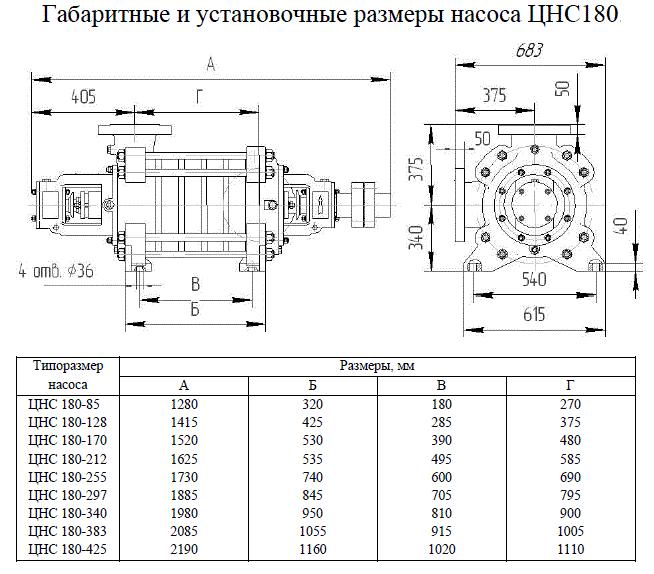

Рис.2 Габаритные и установочные размеры насоса

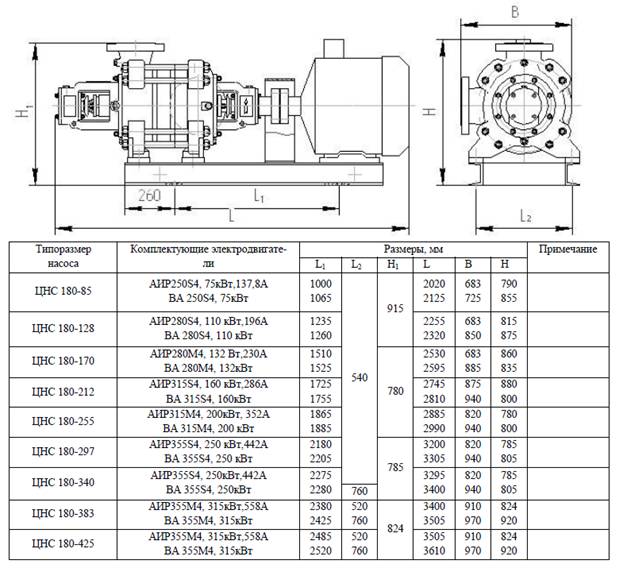

Рис.3 Габаритные и установочные размеры агрегата ЦНС 180-85
