Технические характеристики насосов ЦНСГ 13-140

Насос ЦНСГ 13-140 Технические характеристики насосов секционных ЦНСГ 13-140 многоступенчатого типа.
В таблице 1 представлен насос ЦНСГ 13-140 и технические характеристики насосного агрегата на его основе - марка, подача, напор, электродвигатель (мощность и число оборотов), масса насоса.

Электронасосы ЦНС и ЦНСГ предназначены для перекачивания холодной и горячей воды, с определенными показателями, в системах промышленного и гражданского водоснабжения.

Насос ЦНСГ 13-140 в агрегате комплектуется электроприводом.
В качестве привода насоса - асинхронный электродвигатель типа АИР160S2 (15 квт).
Тип привода в электронасосе - трехфазный общепромышленный с короткозамкнутым ротором электродвигатель.
Насосный агрегат не предназначен для перекачивания морской воды, горючих легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.

Электропитание насоса
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Подача
м³/ч
Напор
м
Мощность двигателя
квт
Об/мин
Масса
насоса
кг
ЦНСГ 13-140 13 140 15,0 2950 223 на раме

Потребляемая насосом ЦНСГ 13-140 мощность - 10,3 квт.
Патрубки Ду-80, Ру-16.
Уровень звука на расстоянии 1 м от агрегата - 99 дБА.
ДКЗ - 3 м.
Давление на входе в насос не более 3 кгс/см.

Материал проточной части - чугун.
Уплотнение вала насоса - сальниковое, пропитанное антифрикционным составом.
Центробежный насос типа ЦНС(Г) производится в климатическом исполнении У3.
Габаритные размеры:981х440х430 м.

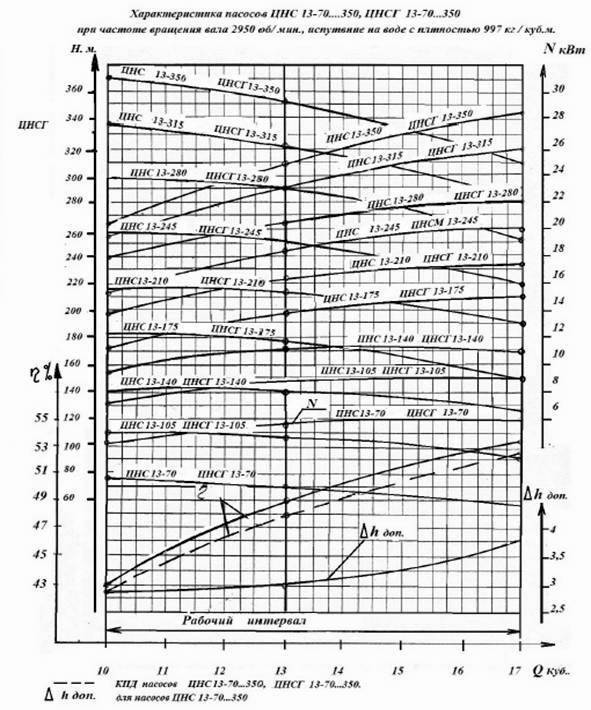

Рис. 1 Насос центробежный типа ЦНСГ 13-140 - рабочие характеристики.

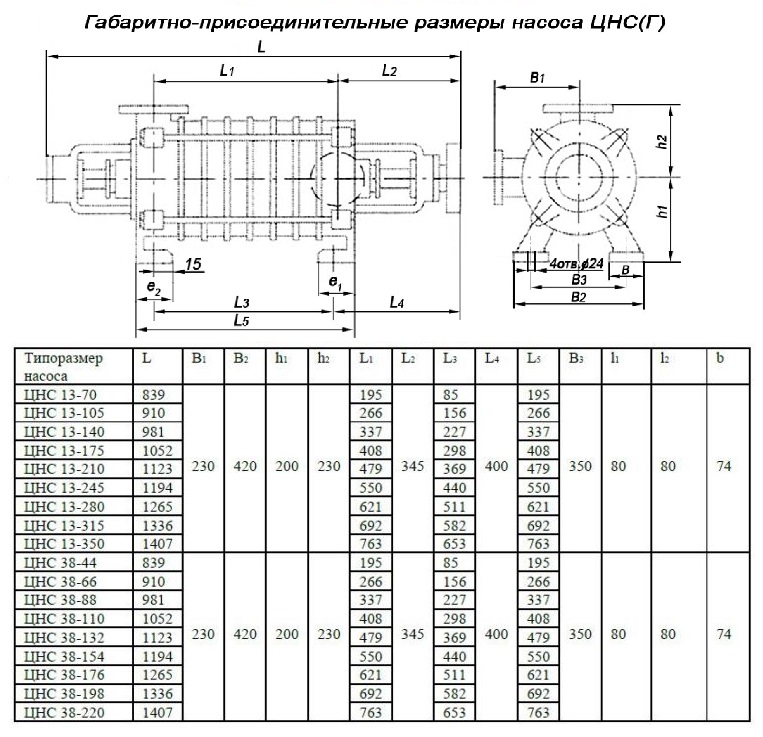

Рис. 2 Габаритные и установочные размеры насосов.

Рис.1 Рабочие характеристики
Рис.2 Габаритные и установочные размеры
