Технические характеристики насосов 2НВР-5ДМ

Насос 2НВР-5ДМ Технические характеристики двухступенчатых насосов вакуумных 2НВР-5ДМ приведены в таблице 1 (технические характеристики роторно-пластинчатого насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность, число оборотов), масса агрегата).

Вакуумные насосы 2НВР-5ДМ предназначены для создания среднего вакуума в герметичных сосудах объемом не более 3,5 м³ в вакуумной промышленной и научно-исследовательской технологии.
Используются как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НВДМ, НД), двухроторными (НВД), а также с турбомолекулярными насосами.
Насосы 2НВР в электроагрегатах комплектуются трехфазными двигателями.
В качестве привода насоса - асинхронный электродвигатель 0,55 квт (АИР71А4).
Тип привода в электронасосе - общепромышленного назначения с короткозамкнутым ротором асинхронный двигатель.
Насосный агрегат 2НВР-5ДМ не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.

Условное обозначение
насоса 2НВР-5ДМ УХЛ4, где:
- 2: номер модификации;
- НВР: насос вакуумный роторно-пластинчатый;
- 5: быстродействие насоса, л/с;
- ДМ: двухступенчатый модернизированный;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электропитание 2НВР-5ДМ
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Быстродействие
л/с
Ост. давление
мм.рт.ст
Мощность двигателя
квт
Об/мин
Масса
агрегата
кг
2НВР-5ДМ 5,5 0,005 0,55 1500 26

Рабочая жидкость насоса - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла на одну заправку 1,2±0,1 дм³;.
Охлаждение насоса воздушное.
Диаметры условного прохода входного и выходного патрубков - 25 мм.

Насосы 2НВР-5ДМ выпускаются в климатическом исполнении УХЛ 4 или 04 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=542 мм, В=166 мм; H=286 мм.
Используется для замены насосов ВН-461М.

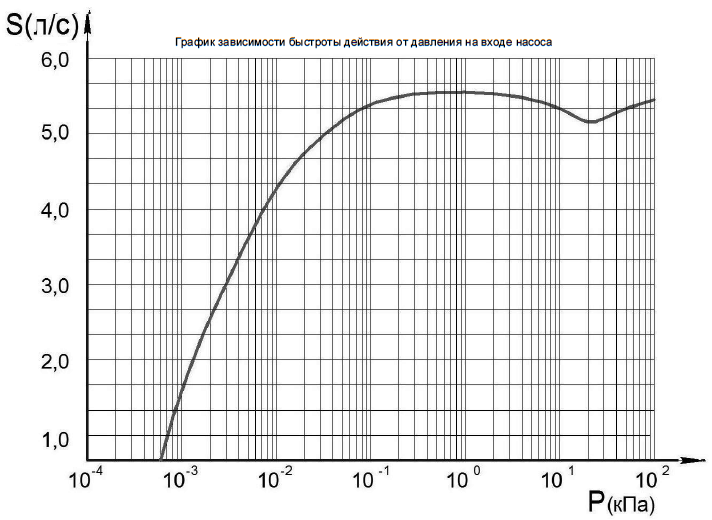

Рис. 1 Характеристики насоса.

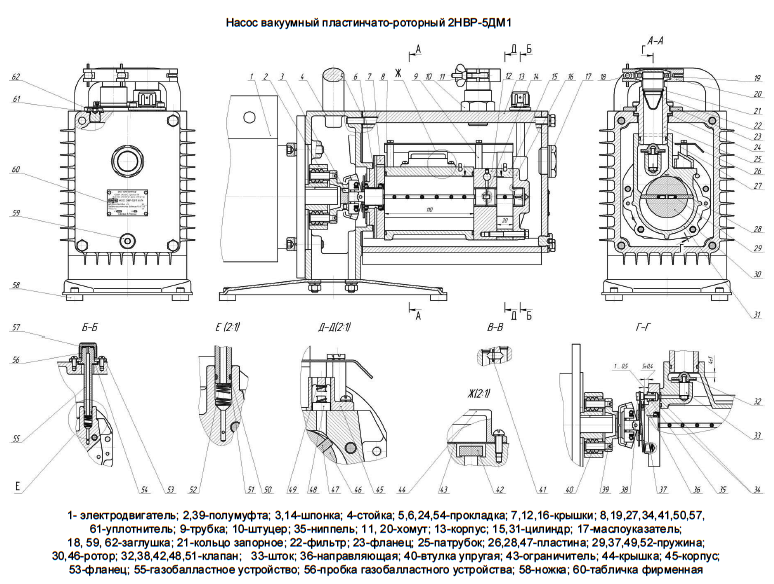

Рис. 2 Схема насоса.
Рис. 3 Габаритный чертеж насоса 2НВР-5ДМ.

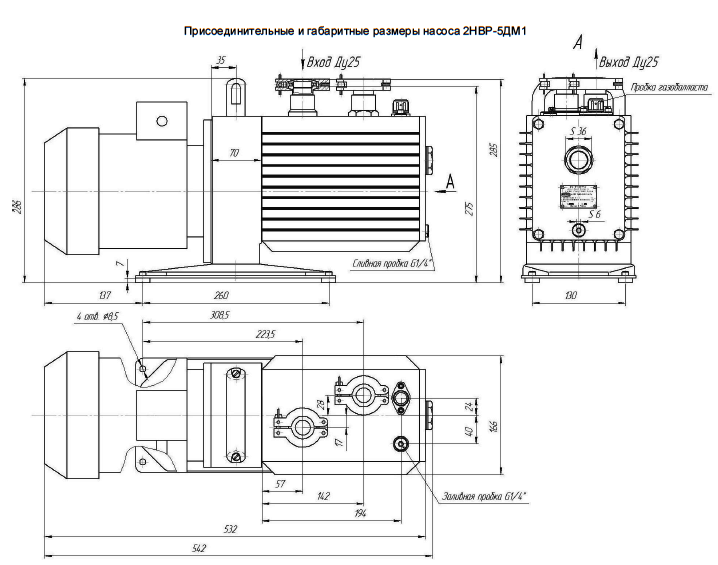

Рис. 4 Габаритный чертеж насосного агрегата.

Рис.1 Характеристики насоса
Рис.2 Схема насоса
Рис.3 Габаритный чертеж насоса
Рис.4 Габаритный чертеж агрегата
