Технические характеристики насосов 2НВР-0.1ДМ
|
|
Технические характеристики насосов вакуумных 2НВР-0.1ДМ приведены в таблице 1 (технические характеристики роторно-пластинчатого двухступенчатого насосного агрегата: марка, быстродействие, остаточное давление, электродвигатель (мощность), масса агрегата).
Вакуумные насосы 2НВР-0.1ДМ создают средний вакуум в герметичных сосудах объемом до 0,07 м³ в научно-исследовательской и промышленной вакуумной технологии.
Используются как форвакуумные насосы в комбинации с бустерными (НВБМ), диффузионными (НД, НВДМ), двухроторными (НВД), а также с турбомолекулярными и крио насосами.
Насосы 2НВР в электронасосах оснащаются двигателями.
В качестве привода насоса - асинхронный электродвигатель однофазный.
Тип привода в электронасосе - асинхронный двигатель мощностью 0,09 квт.
Насосный агрегат 2НВР-0.1ДМ не используется для откачки взрывоопасных и пожароопасных сред.
Насосы не применяются для работы во взрывоопасных помещениях и производствах.
Условное обозначение
насоса 2НВР-0.1ДМ УХЛ4, где:
- 2: номер модификации;
- НВР: насос вакуумный роторно-пластинчатый;
- 0.1: быстродействие насоса, л/с;
- ДМ: двухступенчатый модернизированный;
- УХЛ: климатическое исполнение;
- 4: категория размещения.
Электропитание 2НВР-0.1ДМ
- однофазное, напряжение: 220 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Быстродействие
л/с |
Ост. давление
мм.рт.ст |
Мощность двигателя
квт |
Об/мин
|
Масса
агрегата
кг |
| 2НВР-0.1Д |
0,12±0,02 |
0,05 |
0,04 |
- |
2,5 |
| 2НВР-0.1ДМ |
0,12±0,02 |
0,05 |
0,09 |
- |
4,8 |
Рабочая жидкость насоса - вакуумное масло ВМ-1С, ВМ-5С.
Количество заливаемого масла на одну заправку 0,05 дм³.
Давление на входе в насос - 0,133 КПа (1 мм.рт.ст.)
Диаметры условного прохода входного и выходного патрубков - 6 мм.
Уровень звука на расстоянии 1 м от агрегата - 65 дБа (у насоса 2НВР-0.1Д - 75 дБА).
Насосы 2НВР-0.1ДМ выпускаются в климатическом исполнении УХЛ 4 по ГОСТ 15150-69.
Габаритные размеры агрегата: L=290 мм, В=151 мм; H=151 мм.
Рис. 1 Характеристики насоса.

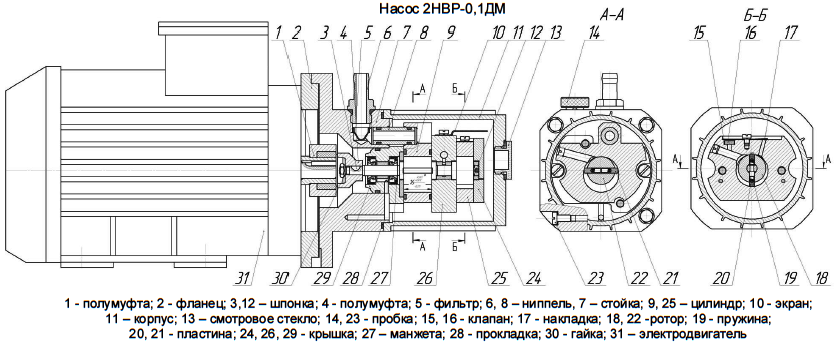

Рис. 2 Схема насоса 2НВР-0.1ДМ.
Рис. 3 Габаритные чертежи насосов.
Рис. 4 Габаритные чертежи насосных агрегатов.
Рис.1 Характеристики насоса
 |
Рис.2 Схема насоса
 |

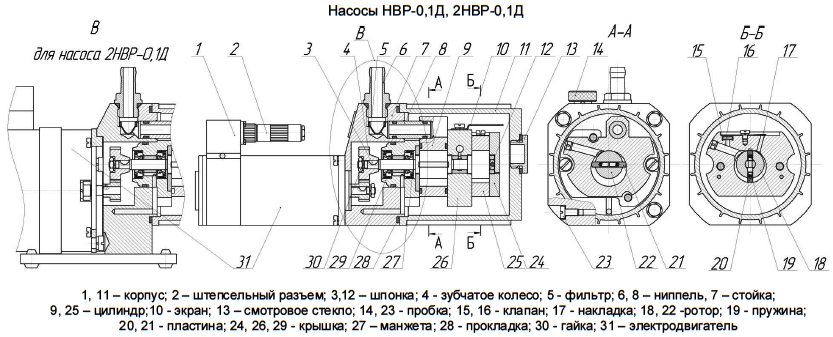

Рис.3 Габаритные чертежи насосов
 |

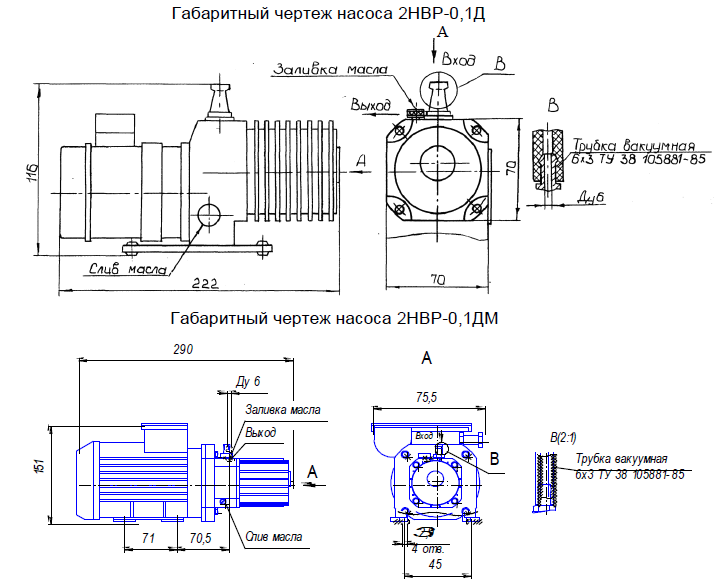

Рис.4 Габаритные чертежи агрегатов
 |
|
