C января 2022 года Валдайский Механический Завод прекращает производство насосов - К20/30, К8/18, СМ100-65-200/4(2).
- Для замены насосов типа "К" по параметрам используйте марки К50-32-125 и К65-50-160.
- Для замены насосов типа "СМ" по параметрам используйте марки СД100/40 и СД50/10

Технические характеристики насоса КМ 65-50-160

Моноблочный консольный насос КМ 65-50-160 Технические характеристики насоса моноблочного КМ 65-50-160, используемого для перекачивания чистой воды в промышленных и городских системах циркуляции, отопления и водоснабжения.
Конструктивно - моноблочный консольный насос стационарного размещения, с односторонним подводом воды к рабочему колесу.

В моноблочный консольный насос КМ 65-50-160 устанавливается трехфазный электропривод, в качестве которого используется асинхронный электродвигатель.
Тип привода в базовом исполнении - общепромышленный электродвигатель с короткозамкнутым ротором АИР100L2 мощностью 5,5 квт.
Насос не эксплуатируется во взрывоопасных условиях и помещениях.

В таблице 1 представлены технические характеристики насоса КМ 65-50-160/2-5 с торцовым уплотнением в базовом исполнении и обточкой колеса - "а".

На рисунке 1 представлена напорная характеристика на консольно-моноблочный насос центробежный КМ 65-50-160.
Рисунок 2 - габаритные и присоединительные размеры электронасосного агрегата.

Технические характеристики КМ 65-50-160/2-5 с торцовым уплотнением
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
КМ 65-50-160/2-5 25 32 5,5x2900 АИР100L2 37/69
КМ 65-50-160а/2-5 20 30 4,0x2900 АИР100S2 37/63

Утечка воды через торцовое уплотнение не более 0,03 л/час (через сальник не более 3 л/час).
КМ 65-50-160/2-5 с фланцевыми патрубками - вход Ду-65 мм, напорный Ду-50 мм. Номинальный диаметр рабочего колеса 160 мм.
По ГОСТ 22247 избыточное давление на входе в насос до 6,0 кгс/см² - с торцовым уплотнением, до 3,5 кгс/см² - с сальниковым.
Допускаемый кавитационный запас (ДКЗ) - 3,8 м.
КПД - 60%.

Насос КМ 65-50-160/2-5 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.

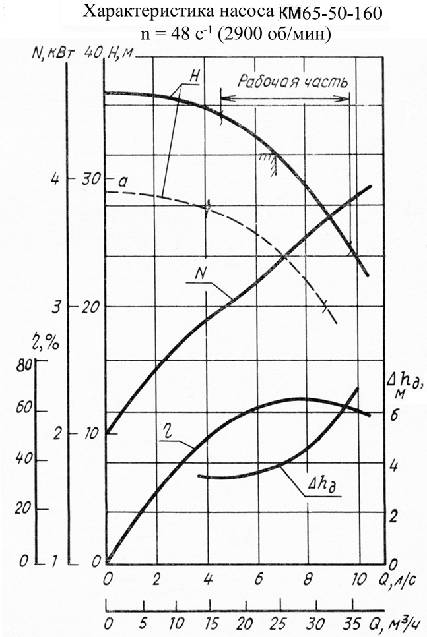

Рис.1 Напорные характеристики насоса КМ 65-50-160

Рис.2 Габаритные и присоединительные размеры электронасосов
