Технические характеристики насоса КМ 50-32-125

Моноблочный консольный насос КМ 50-32-125 Технические характеристики насоса моноблочного КМ 50-32-125, предназначенного для перекачивания воды в городских и промышленных системах отопления, водоснабжения и циркуляции.
Насос представляет собой стационарный консольный моноблок с односторонним подводом жидкости к рабочему колесу.

Моноблочный консольный насос КМ 50-32-125 обеспечивается трехфазным приводом, в качестве которого применяется общепромышленный асинхронный электродвигатель.
Тип привода в базовом исполнении - электродвигатель с короткозамкнутым ротором марки АИР 80В2. мощностью 2,2 квт.
Электронасос не предназначен для работы во взрывоопасных помещениях и условиях.

В таблице 1 представлены технические характеристики насоса КМ 50-32-125 в базовом исполнение и первичной обточкой рабочего колеса - "а".

На рисунке 1 представлена напорная характеристика на консольно-моноблочный насос центробежный КМ 50-32-125.
Рисунок 2 - габаритные и присоединительные размеры электронасосного агрегата.

Технические характеристики
Таблица 1
Марка насоса Подача
м³/ч
Напор
м
Привод
квт/об/мин
Привод
марка
Масса
насоса/агрегата
кг
КМ 50-32-125 (/2-5) 12,5 20 2,2x3000 АИР80В2 22/40
КМ 50-32-125 "а" (/2-5) 10 16 1,5x3000 АИР80А2 22/38

Патрубки КМ 50-32-125 фланцевые - всасывающий Ду-50 мм, нагнетательный Ду-32 мм. Диаметр (номинальный) рабочего колеса 125 мм.
Давление на входе в насос до 6,0 кгс/см² (0,6 МПа) по ГОСТ 22247.
ДКЗ (допускаемый кавитационный запас) - 3,5 м.
КПД - 55%.

Насос КМ 50-32-125 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

Рис. 1. Рабочие характеристики насоса (3000 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.

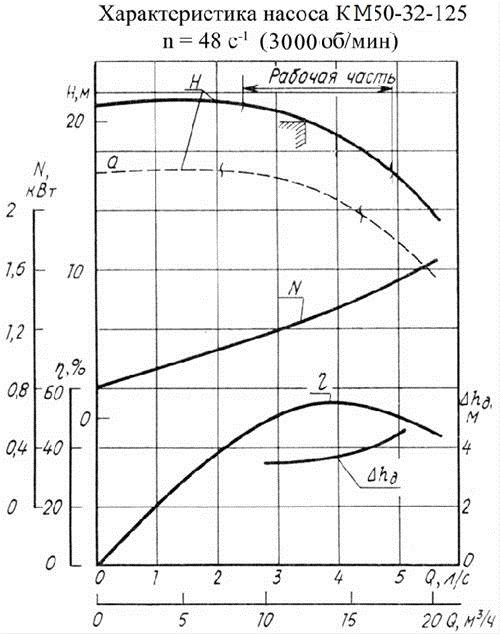

Рис.1 Напорные характеристики насоса КМ 50-32-125

Рис.2 Габаритные и присоединительные размеры электронасосов
