Технические характеристики насосов 1Д500-63
|
|
Технические характеристики насосов горизонтальных 1Д500-63.
В таблице 1 представлен насос 1Д500-63 и технические характеристики насосного агрегата на его основе (марка, подача, напор, асинхронный электродвигатель (мощность, количество оборотов), масса насоса, агрегата).
Представленный насос 1Д относится по ГОСТ 27.003-90 к изделиям общего назначения вида I (восстанавливаемые).
Насос 1Д500-63 в электронасосе комплектуется электрическим приводом.
Для привода насоса - общепромышленного исполнения асинхронный электродвигатель.
Тип привода для насоса базового исполнения - 3-х фазный общепромышленный с короткозамкнутым ротором асинхронный двигатель мощностью 160 квт (АИР315S4).
Насос (агрегат) не предназначен для перекачки горючих, легковоспламеняющихся и агрессивных жидкостей, для работы во взрывоопасных помещениях и производствах.
Электропитание 1Д500-63
- напряжение: 380 / 660 В;
- ток: переменный;
- частота тока: 50 Гц.
Таблица 1. Технические характеристики насоса
| Марка насоса |
Подача
м³/ч |
Напор
м |
Мощность двигателя
квт |
Об/мин
|
Масса
насоса/агрегата
кг |
| 1Д500-63 (р.к. 440 мм) |
500 |
63 |
160 (А315S4) |
1450 |
450/1850 |
| 1Д500-63а (р.к. 404 мм) |
450 |
53 |
132 (А280М4) |
1450 |
450/1400 |
| 1Д500-63б (р.к. 375 мм) |
400 |
44 |
90 (А250М4) |
1450 |
450/1185 |
Давление на входе в насос до 0,3 МПа (3,0 кгс/см²).
Максимальная мощность, потребляемая базовым насосом - 113 квт.
Фланцевые патрубки: всасывающий Ду-250 мм, Ру-6, напорный Ду-150 мм, Ру-10.
Уровень звука на расстоянии 1 м от агрегата - 95 дБА.
ДКЗ насоса 1Д500-63 до 4,5 м.
КПД насоса - 80%.
Материал проточной части - чугун.
Уплотнение вала насоса - двойное сальниковое с подачей затворной жидкости.
Утечка через сальник - 0,2-07 л/час.
Горизонтальные насосы Д, 1Д выпускаются в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Габаритные размеры агрегата (АИР315S4 - 160 квт): 2445x770x1065 мм.

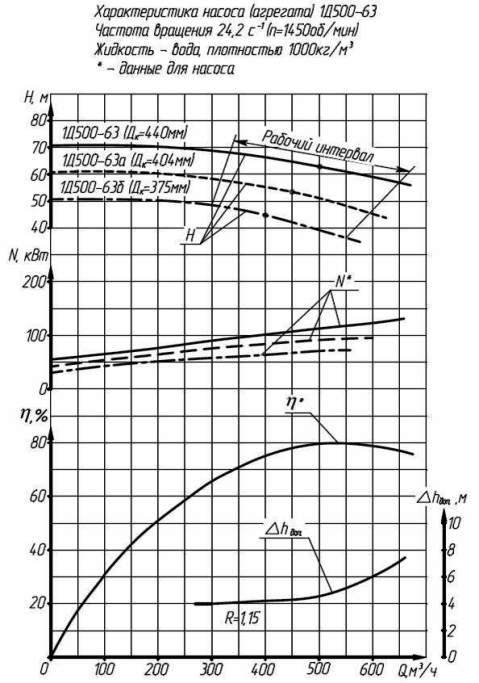

Рис. 1 Рабочие характеристики горизонтального насоса 1Д500-63.

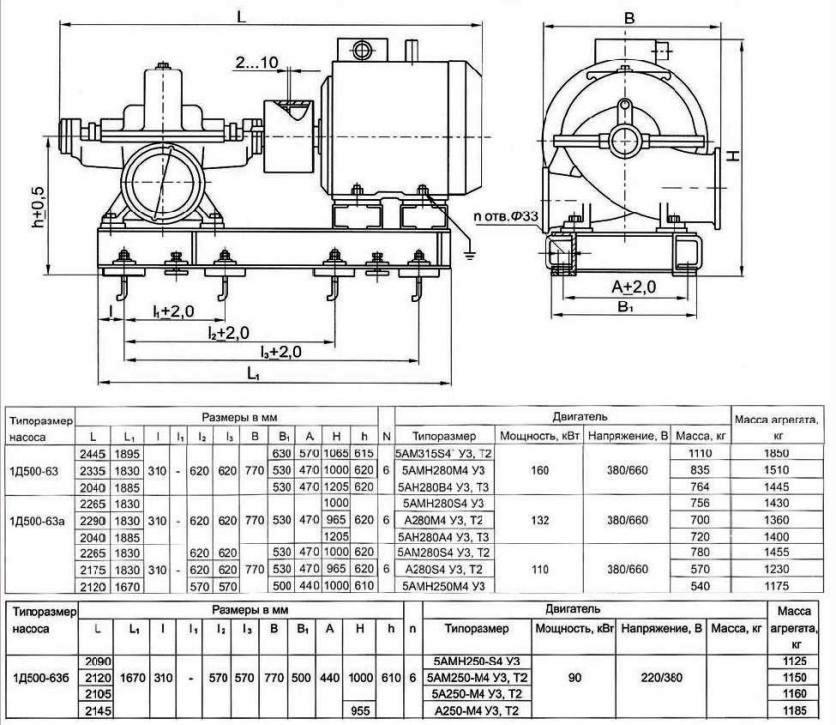

Рис. 2 Габаритный чертеж насосов.
Рис.3 Габаритно-присоединительные размеры агрегата.
